Функции

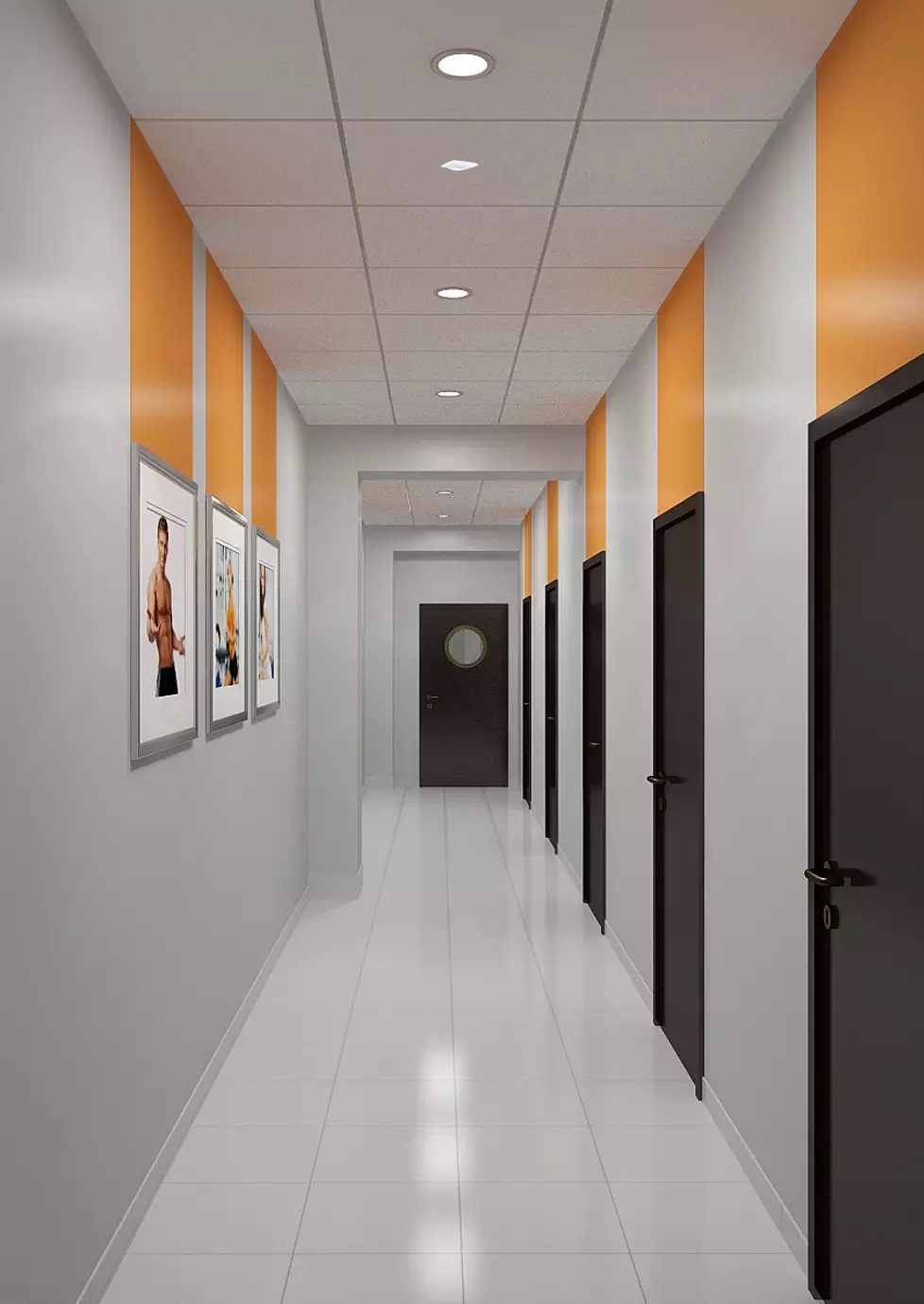

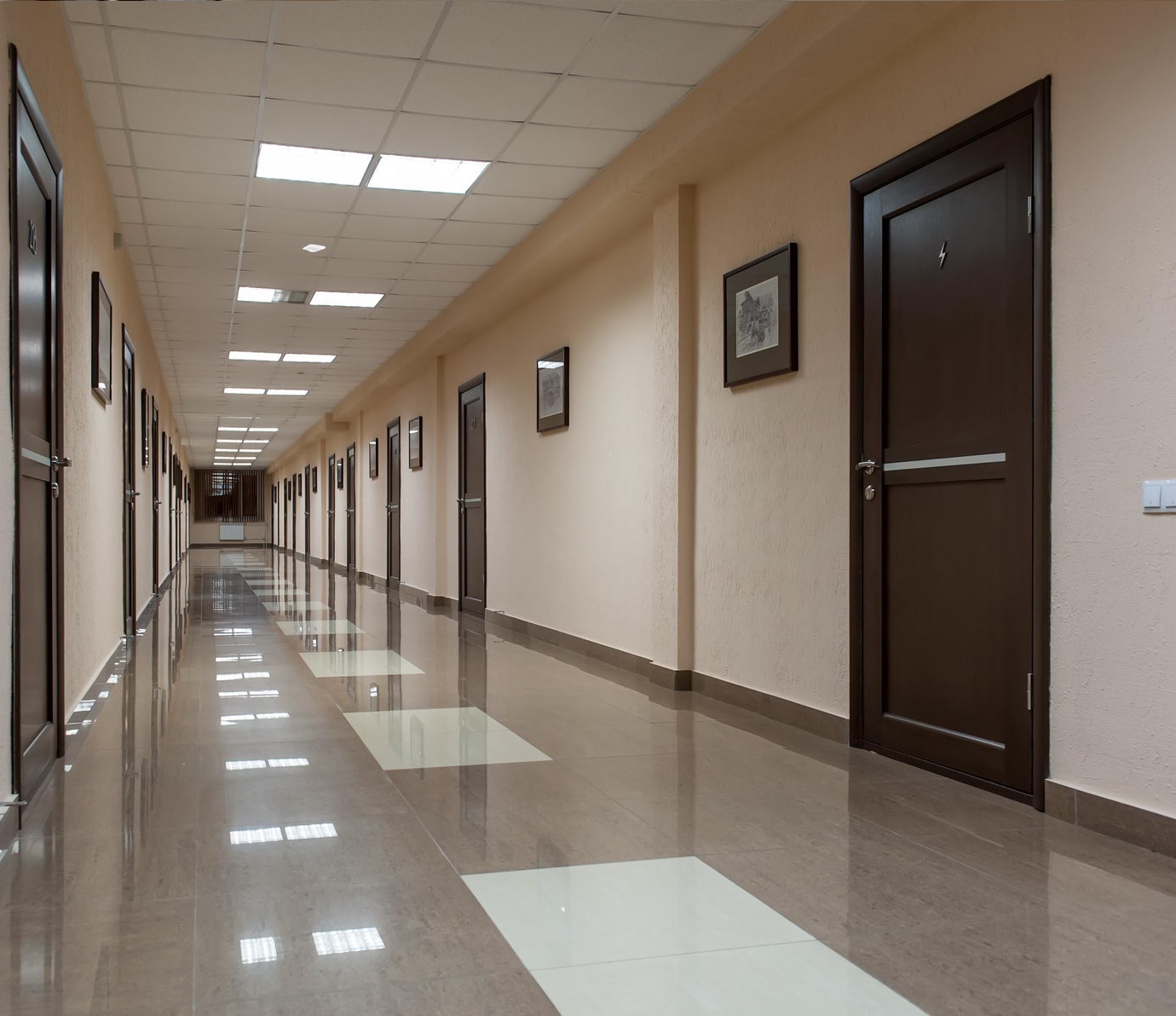

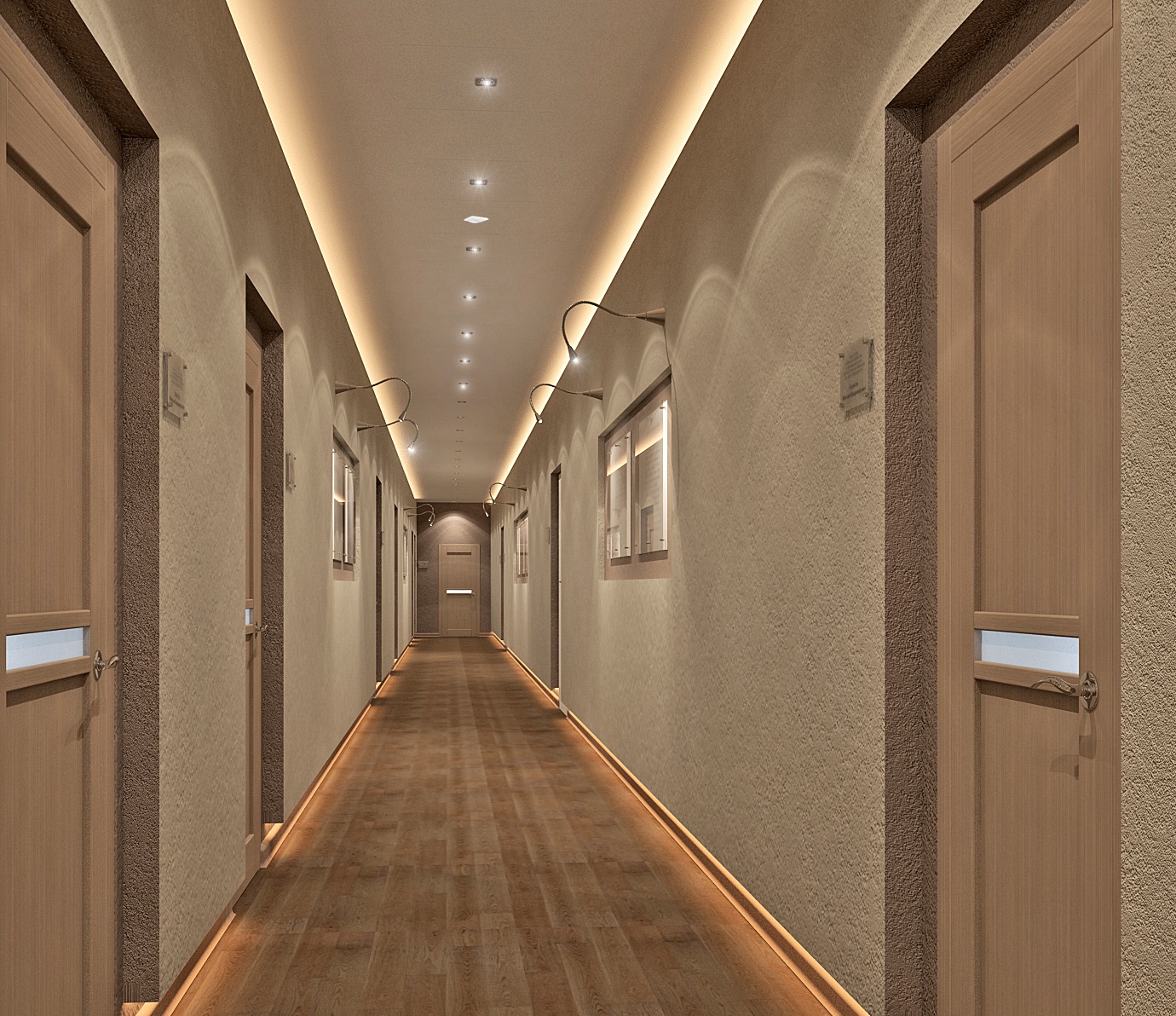

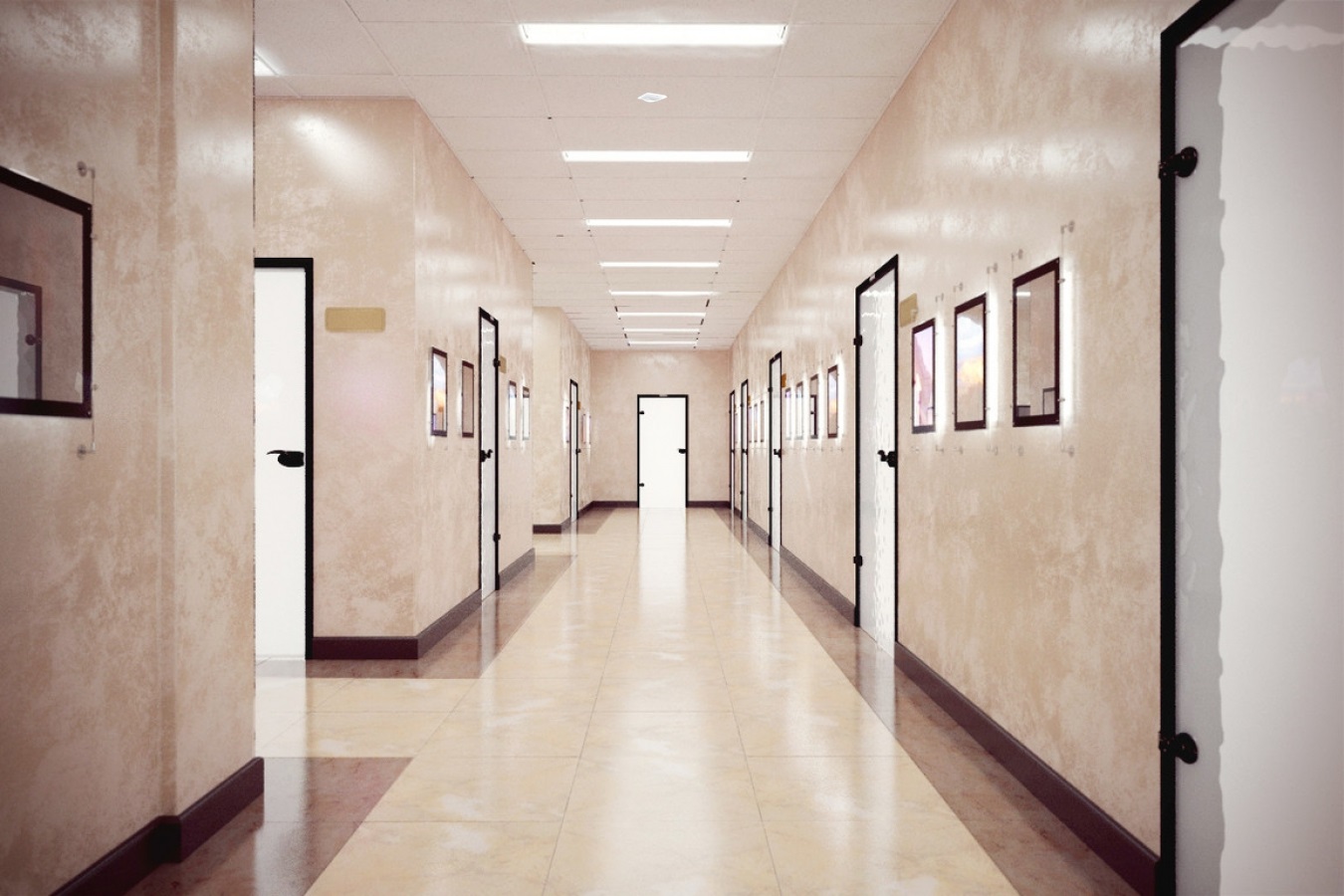

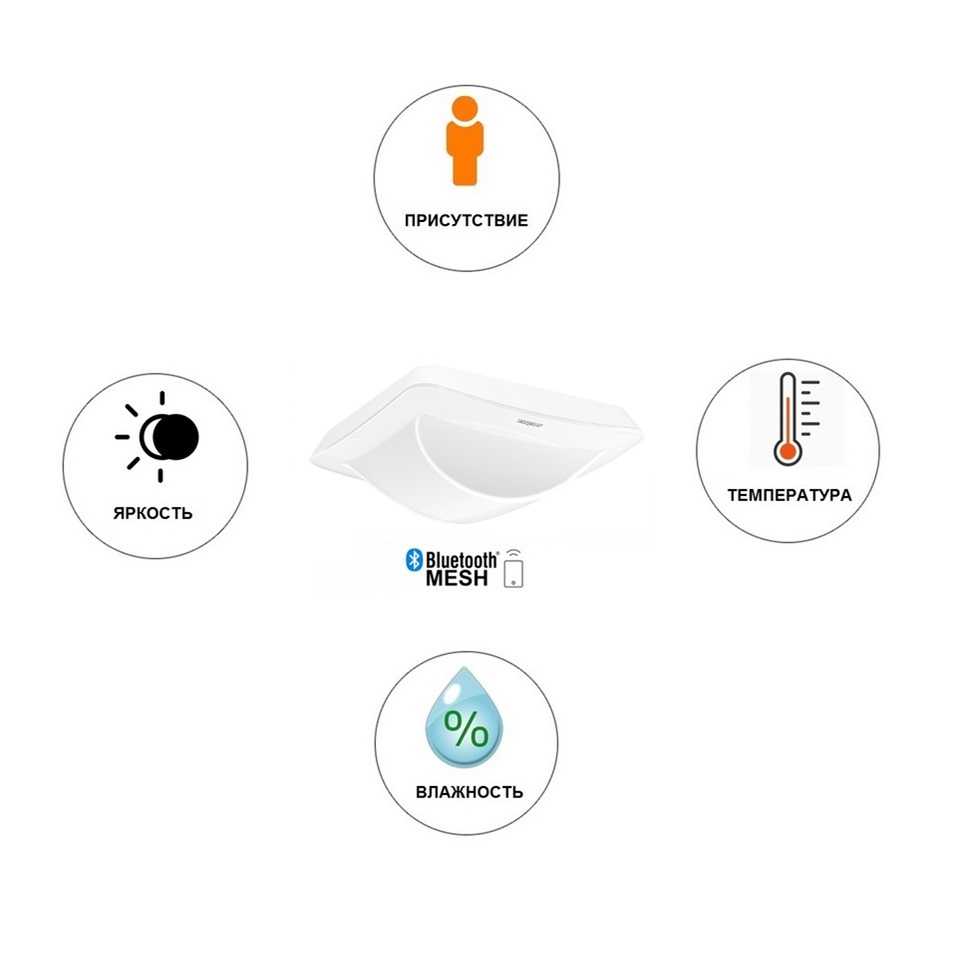

Адресный мультисенсор DALI. Контроль помещений внутри зданий, независимо от температуры. Идеален для лестниц, лифтовых холлов, санузлов, душевых, офисов, переговорных, помещений приёма пищи, небольших коридоров, прихожих, подсобных помещений. Помимо функции присутствия, движения и уровня освещенности, этот датчик присутствия также может измерять температуру и влажность.
Интерфейс
DALI-2 Input Device (DALI-2 IPD)
Рекомендуемая высота установки
2-4 м
Сенсорика
5,8 Ггц высокой частоты; мощность сигнала: < 1 мВт
Температурный диапазон
от -25° до + 50°
Тип сенсора
Высокочастотный

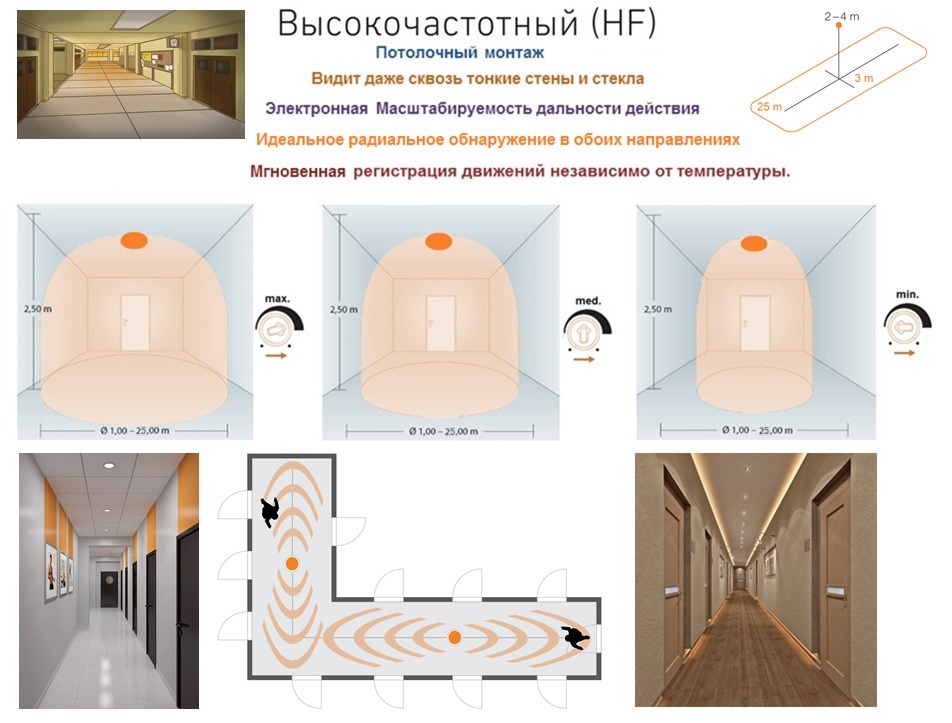

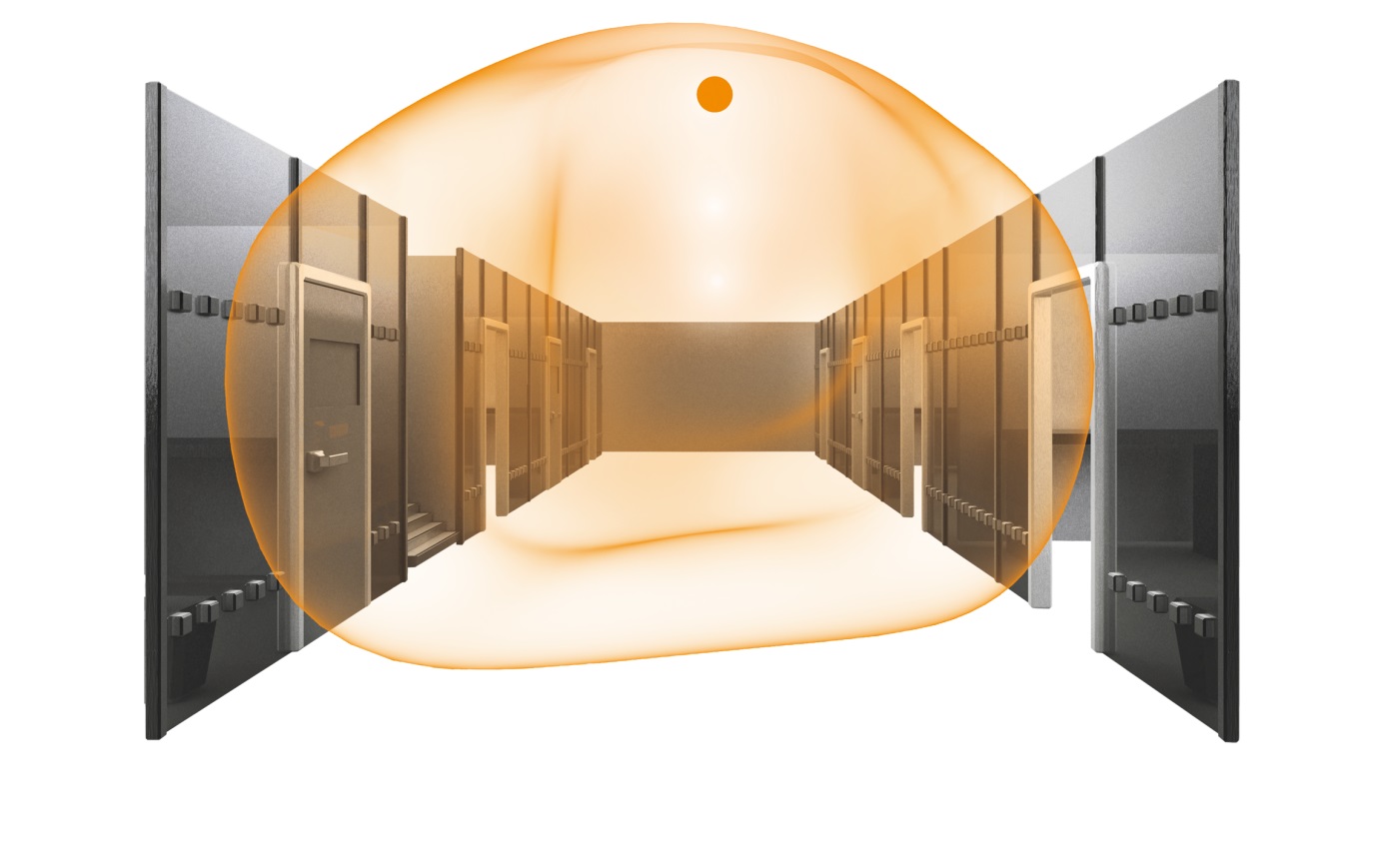

Угол охвата датчика

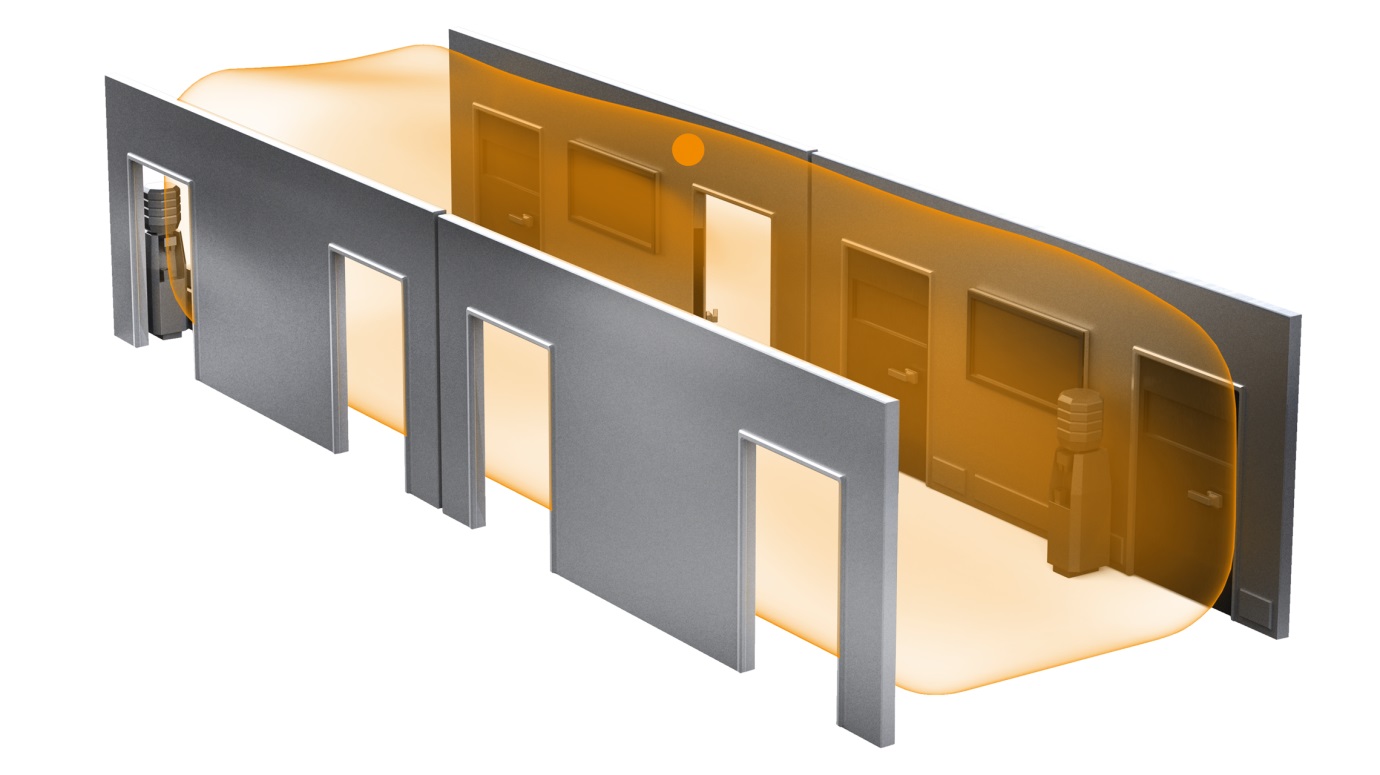

360° при угле раствора 140°, при необходимости сквозь стекло, дерево и тонкие стены

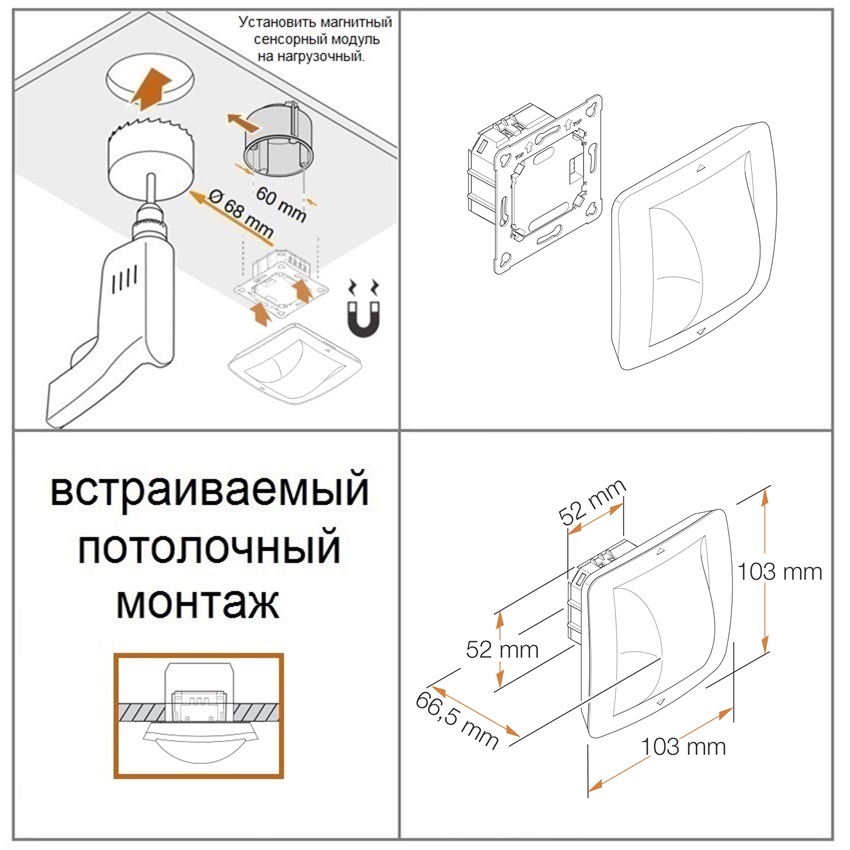

Установка
Внутренний, потолочный, встраиваемый монтаж в подрозетник диаметром 68мм.
Материал
Пластик, устойчивый к УФ-излучению (корпус)
Размеры (В x Ш x Г)
103 х 103 х 67 мм
Выход DALI
Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI)
Объединение в группы по Bluetooth
Master/slave

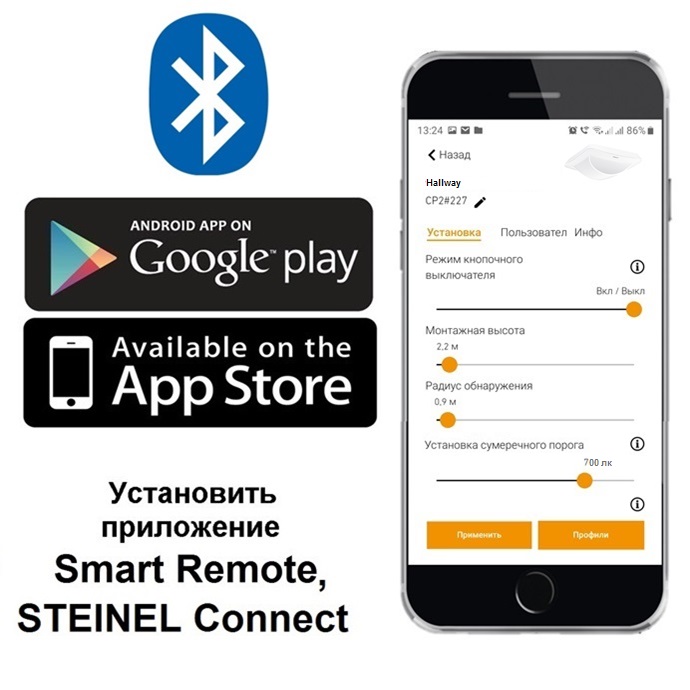

Настройки
с помощью Bluetooth, по шине DALI
Нагрузка

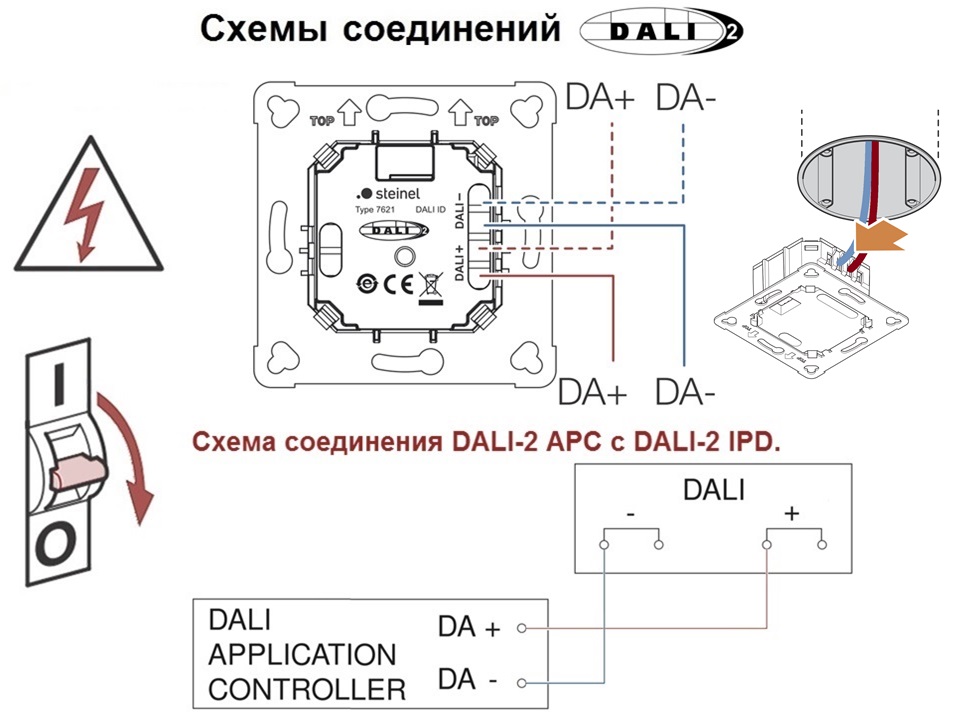

Выход DALI: 2-полюсная управляющая линия DALI
Управление
Важно! Управление сенсором через сторонний контроллер или датчиком APC DALI-2 по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания.
Все значения датчиков (движение, уровень освещенности, температура и влажность) можно запросить с контроллера приложения DALI-2 (DALI-2 Application Controller). Удобно настраивается и подключается через Bluetooth.
Автоматическая или циклическая передача по времени также может быть выбрана в зависимости от уровня движения и освещенности.
Площадь зоны тангенциального движения
25 x 3 м (75 м²)
Площадь зоны радиального движения
25 x 3 м (75 м²)
Комплектующие, дополнительно

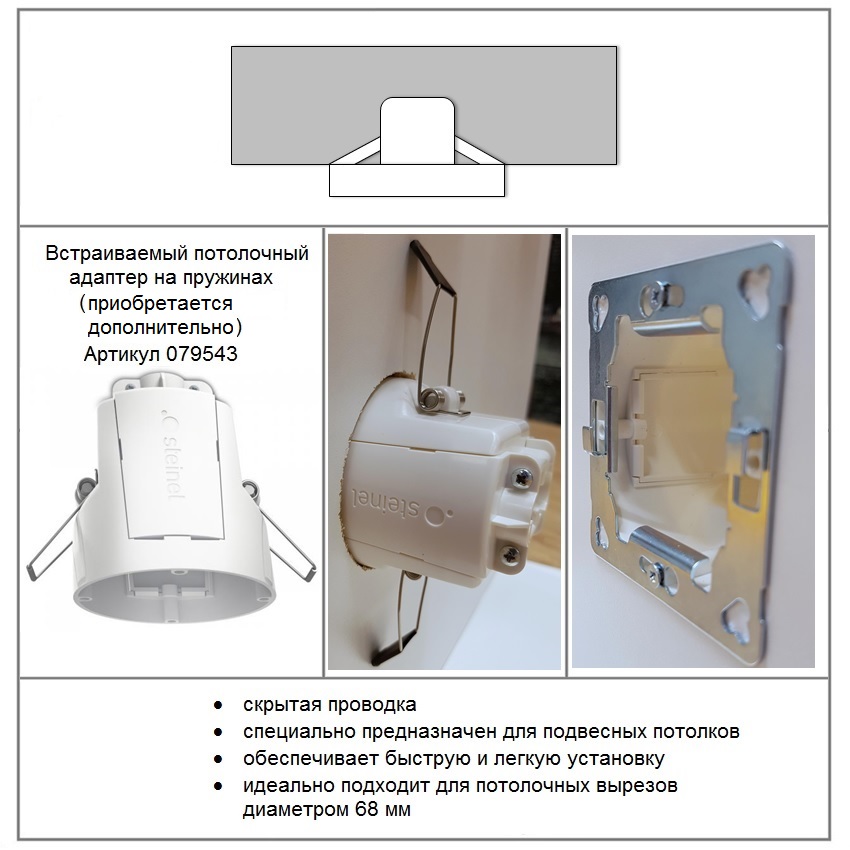

При необходимости - Control PRO UP Box, артикул 079543, white/адаптер потолочный встраиваемый с зажимом для подвесных потолков (приобретается отдельно)

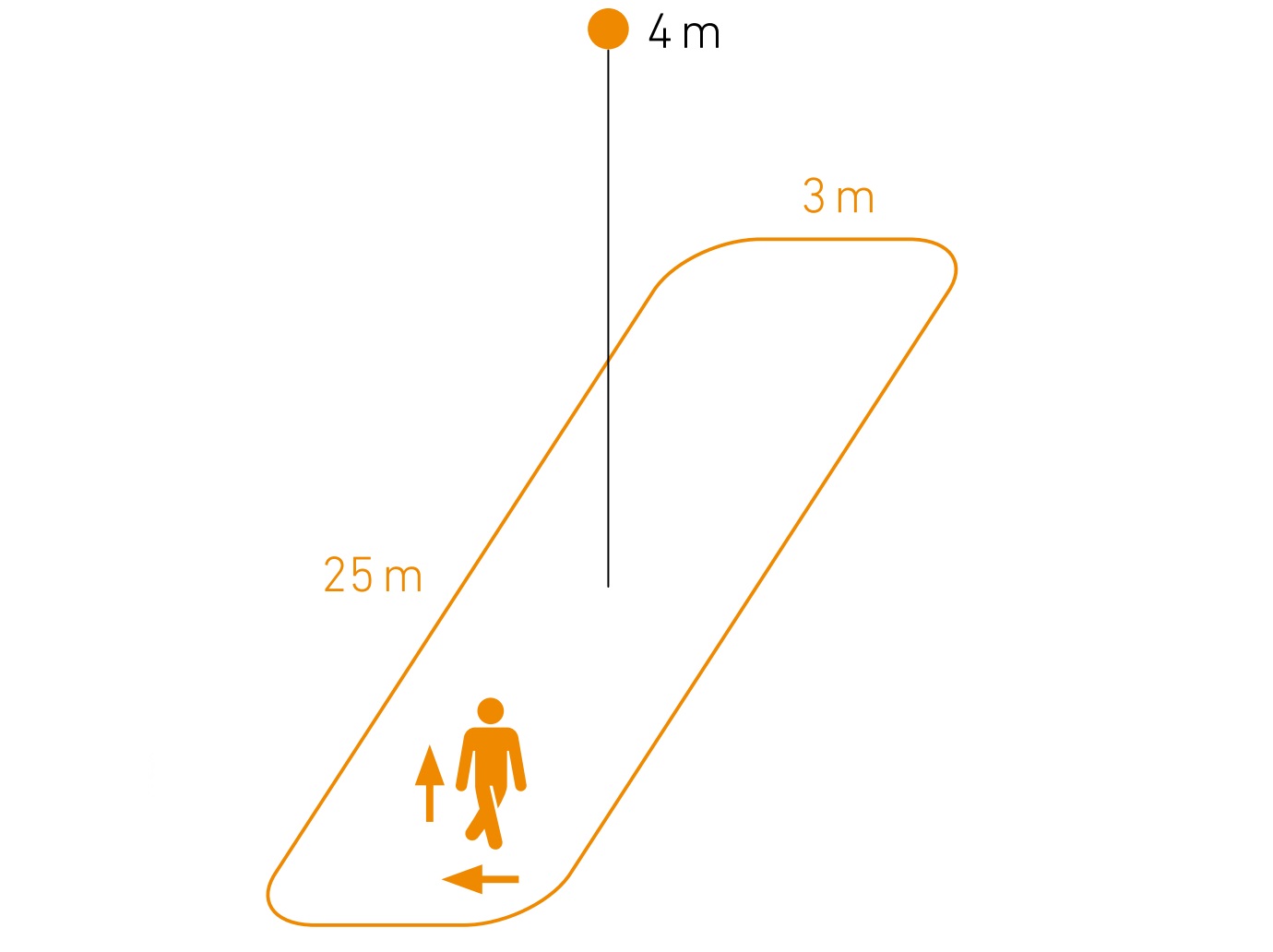

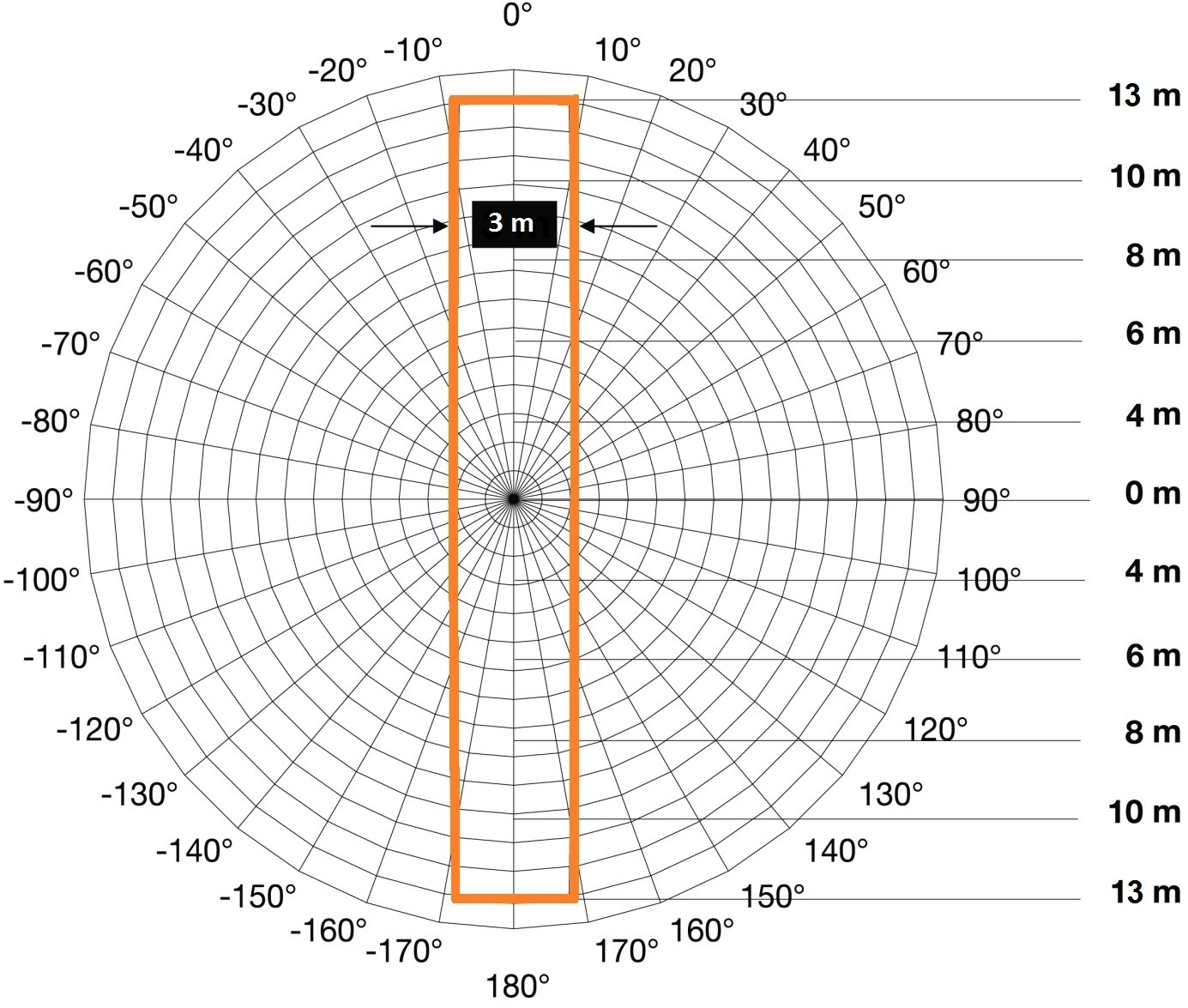

Дальность действия
25 х 3 м. (по 12,5 м. в длину, в каждом направлении; 25 м. общая длина и 3 м. ширина)

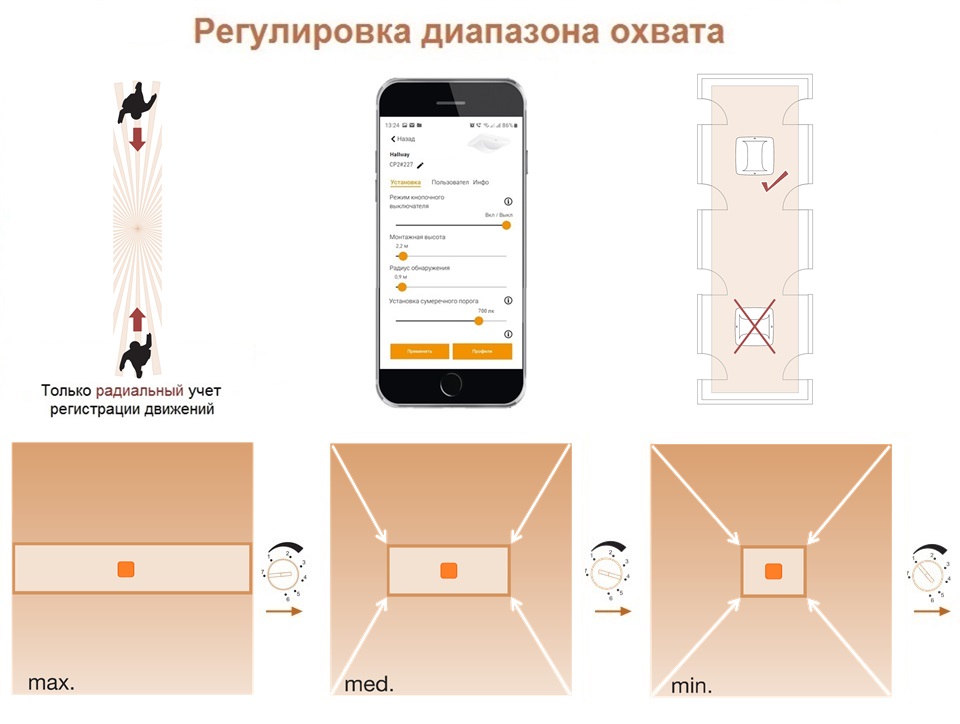

Возможности регулировки, ограничение дистанции срабатывания
Плавная электронная регулировка дальности действия с точностью до метра
Версия датчика
с Bluetooth
Устройство ввода (IPD)
является исключительно устройством ввода (поставщик данных) / Информирует систему об изменениях в окружающей среде или командах пользователя / Совместимо с интерфейсами автоматизации / Отправляет только не запрошенные сообщения о событиях
Параметры регистрации
Движение / Уровень освещенности / Температура 0-40°C / Влажность 0-100%
Макс. Потребление тока при входном напряжении 10 В в обычном режиме работы
46 мА (23 devices)
Типичное потребление тока при входном напряжении 16 В
25 мА (13 devices)
Макс. Потребление тока согласно IEC 62386-101
84 мА (42 devices)
Нoминальное напряжение, В
по шине DALI / 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением)
