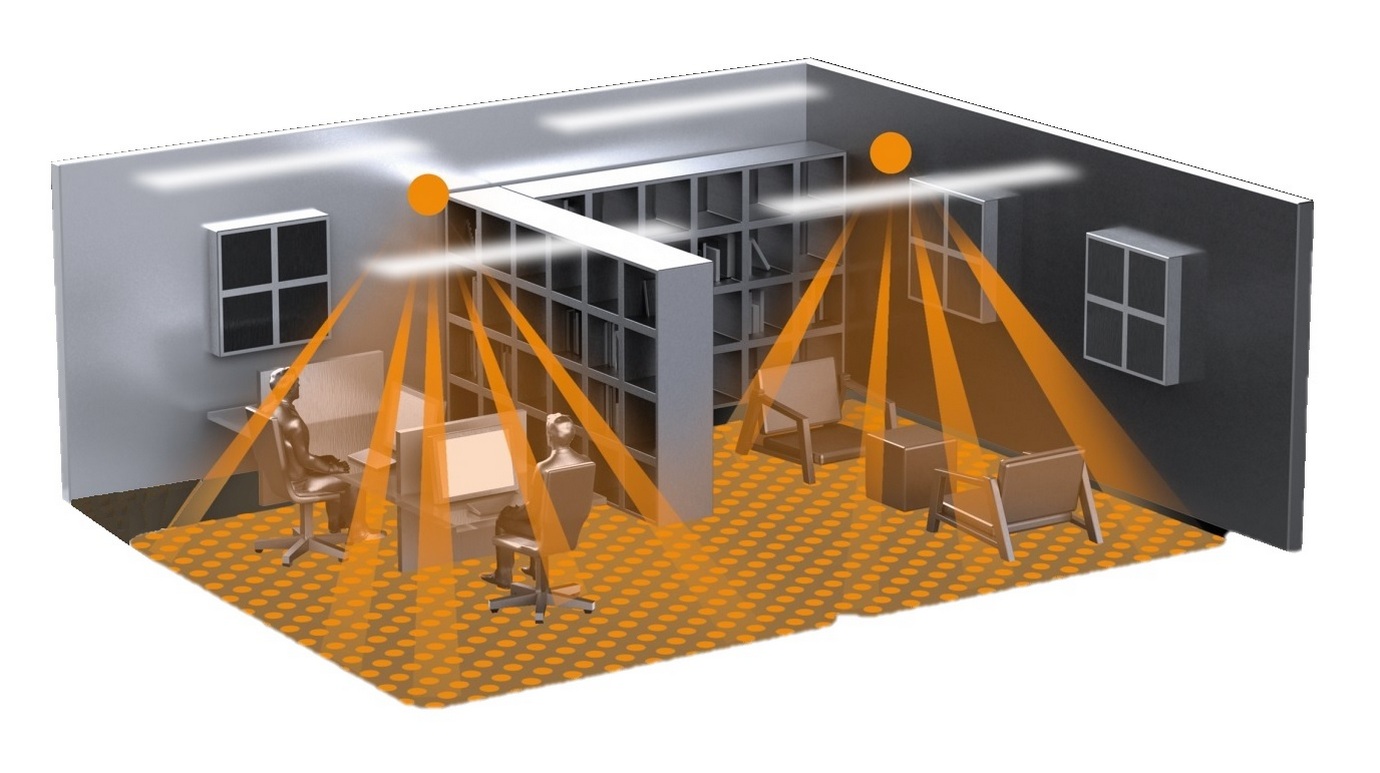

Инфракрасный датчик присутствия IR Quattro HD обеспечивает обнаружение движения с высоким разрешением и высокой чувствительностью на 360°, и может быть настроен, отрегулирован с помощью поворотных потенциометров и/или плавная электронная регулировка с помощью пульта. Объединение в группы для расширения диапазона охвата. Высота установки до 10 м. Квадратичная зона обнаружения может быть установлена с абсолютной точностью.

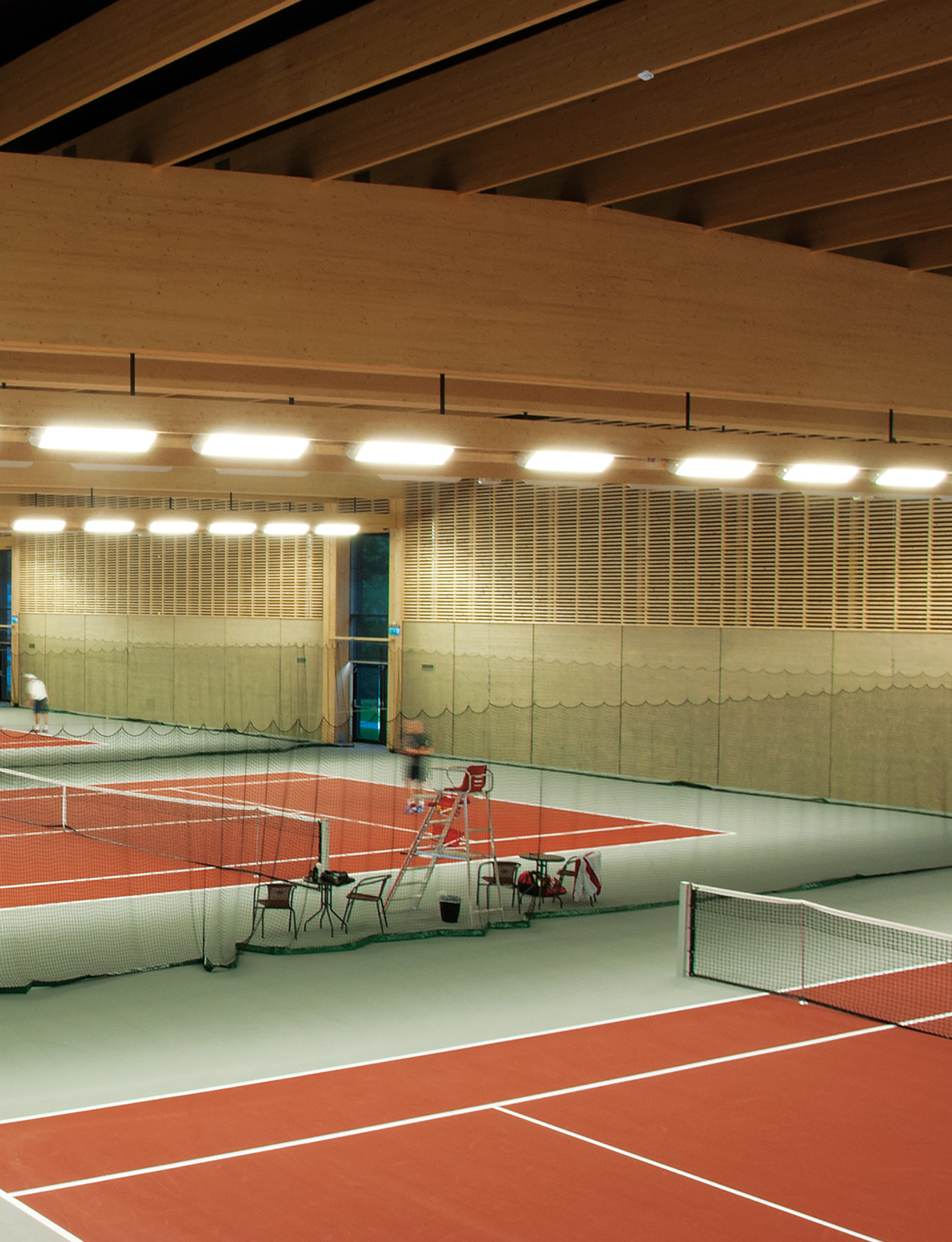

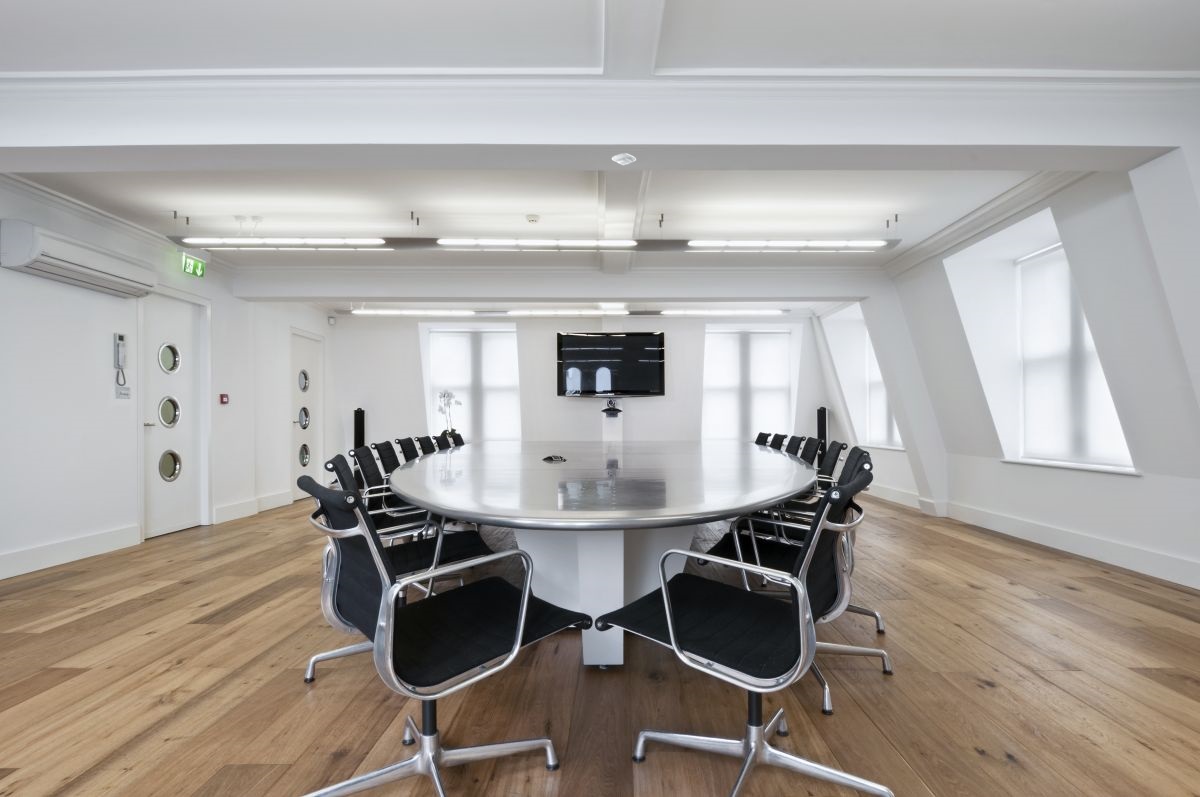

Идеален для конференц-залов, больших офисов, рекреаций/фойе, холлов, лекционных залов, учебных аудиторий, классов, офисов/офисов открытой планировки, кабинетов, переговорных, помещений приёма пищи, комнат отдыха, раздевалок, спорт залов, многоэтажных/подземных автостоянок, производственных помещений, ангаров, зон погрузки-разгрузки на складах

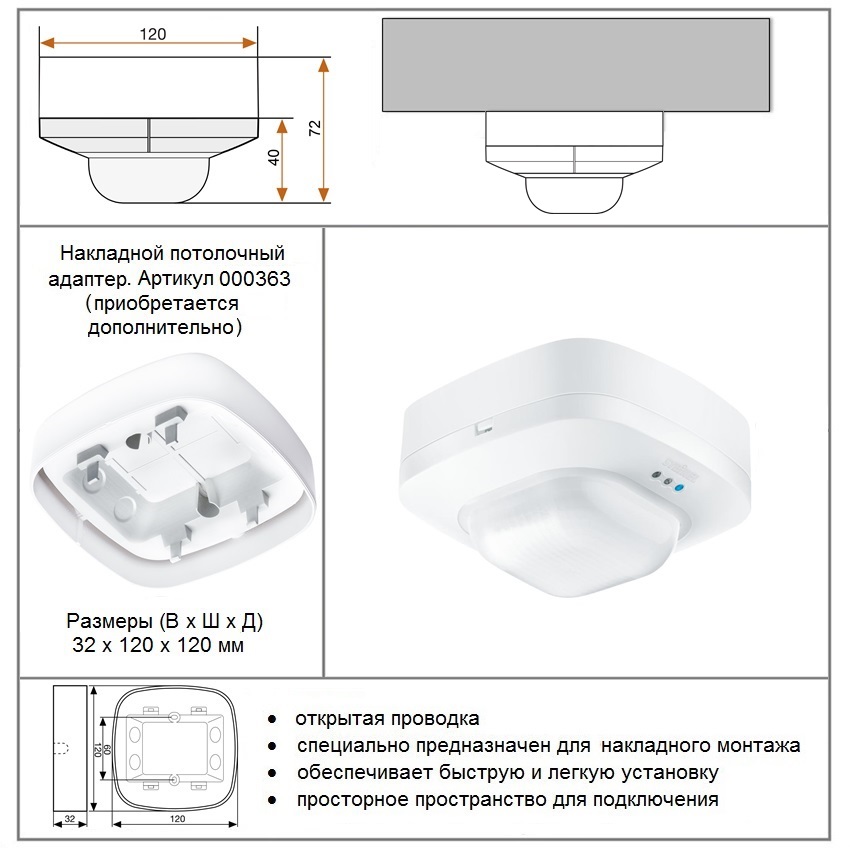

120 х 120 х 108 мм

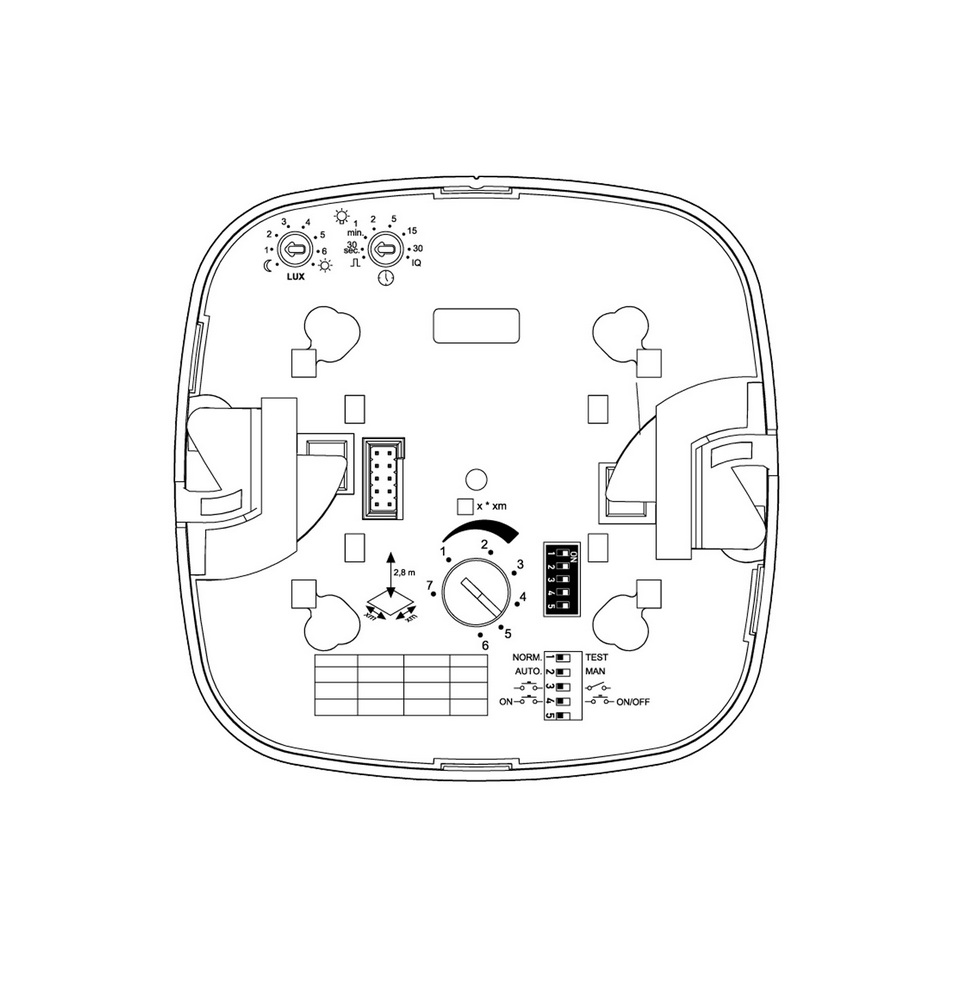

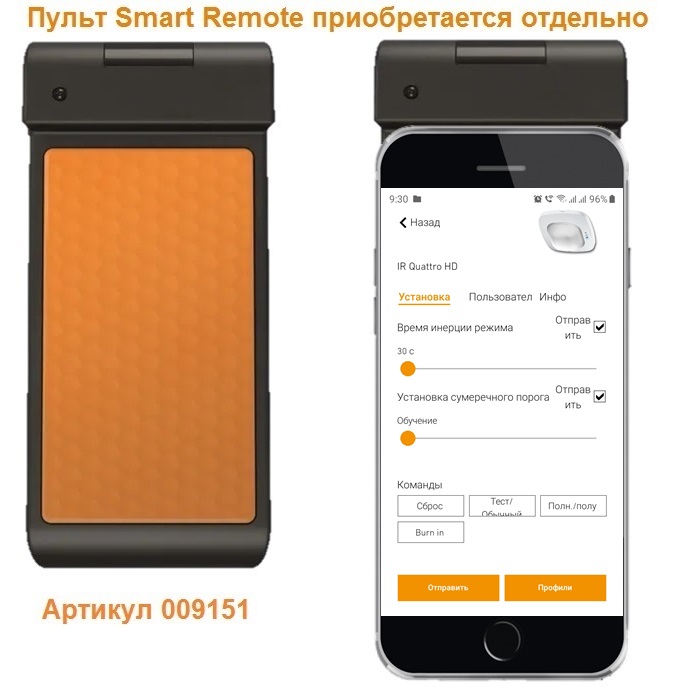

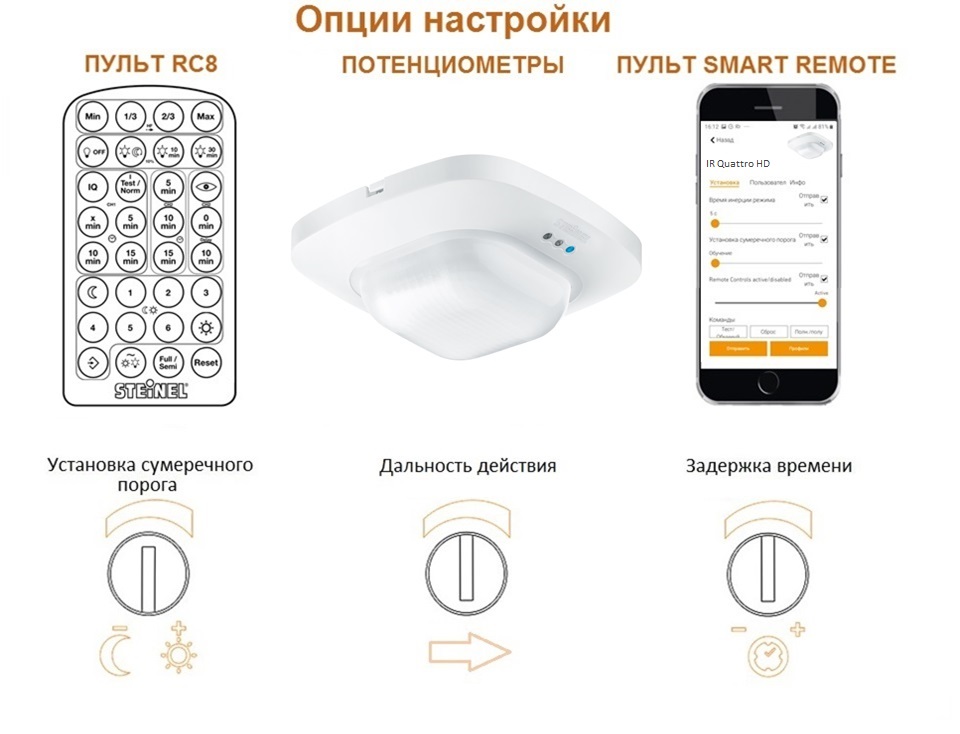

потенциометры, DIP-переключатели, пульты д/у, Smart Remote

Белый

IP 20 / IP 54 с помощью накладной монтажной коробки Control PRO AP Box артикул 000363

COM1

10-1000 лк, ∞ / дневной свет; механическая регулировка с помощью поворотного потенциометра на датчике, и/или с помощью пульта RC3, RC8 и/или Smart Remote

коммутационный выход 1: лампы накаливания/галогенной лампы 2000 Вт; люминесцентные лампы, электронный балласт 1500 Вт; лампы люминесцентные, некорректированные 1000 ВА; люминесцентные лампы серийно-корректированные 400 В; люминесцентные лампы с параллельной коррекцией 1000 ВА; низковольтные галогенные лампы 2000 ВА; LED < 2 Вт - до 100 Вт; 2 Вт < LED < 8 Вт – до 300 Вт; LED> 8 Вт – до 600 Вт; Количество светодиодных / люминесцентных ламп - до 8 шт. Емкостная нагрузка 176 мкФ. Пиковый ток включения 800 А/200 мкс.

Соблюдать индивидуальные точки включения ЭПРА! При большой разрывной мощности следует предварительно включить реле или контактор! Диодная нагрузка не является эквивалентной активной нагрузке!!! Пусковой ток светодиодного светильника превышает параметр (значение) мощности самого светильника!!!

Пластик, устойчивый к УФ-излучению (корпус), HDPE (линза).

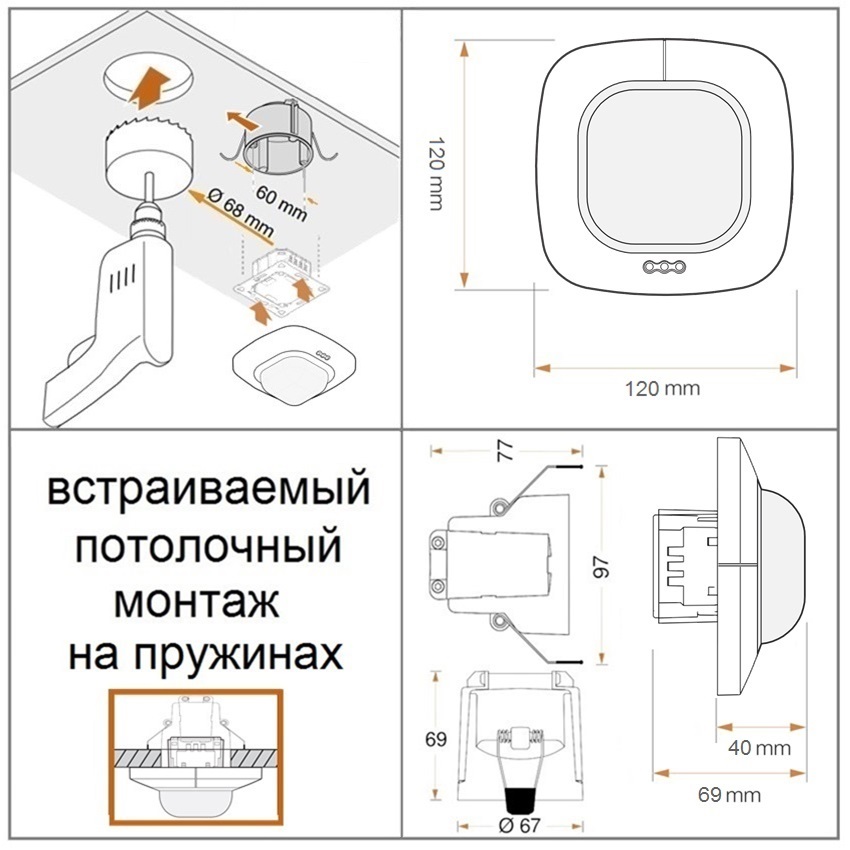

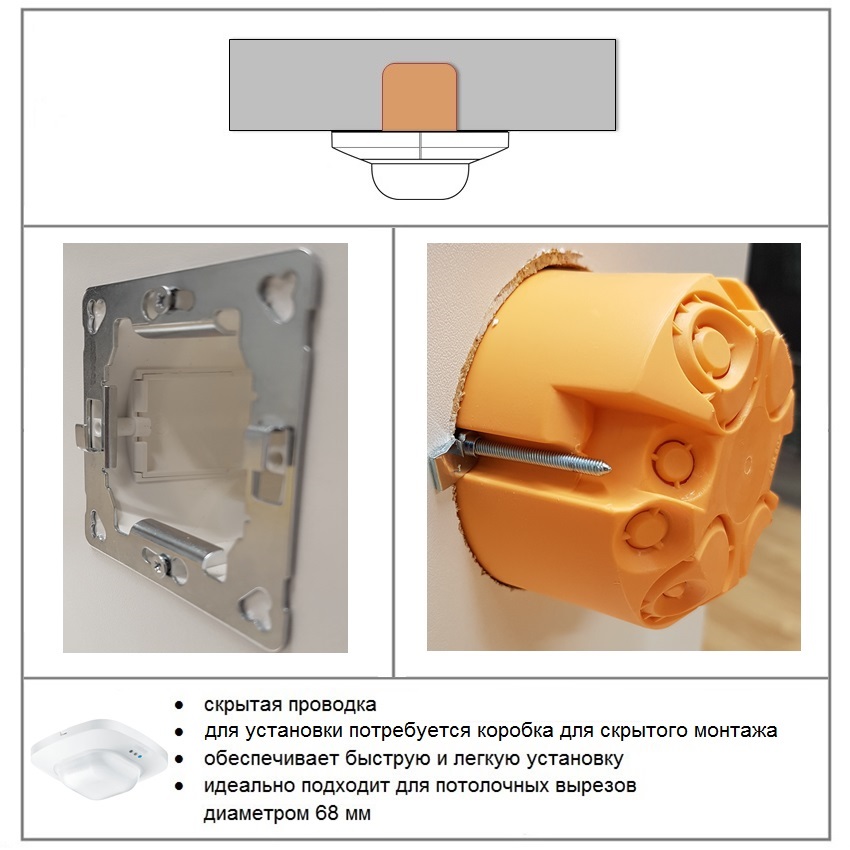

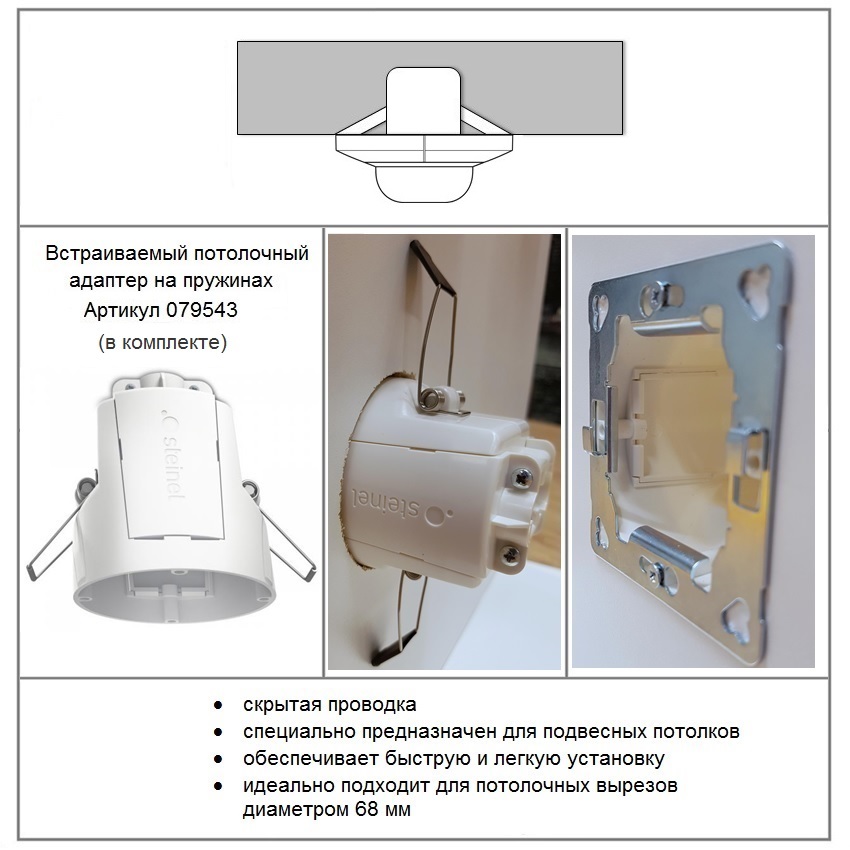

внутренний, потолочный, встраиваемый монтаж на зажимах в подвесных потолках

360° при угле раствора 180°

от -25° до + 50°

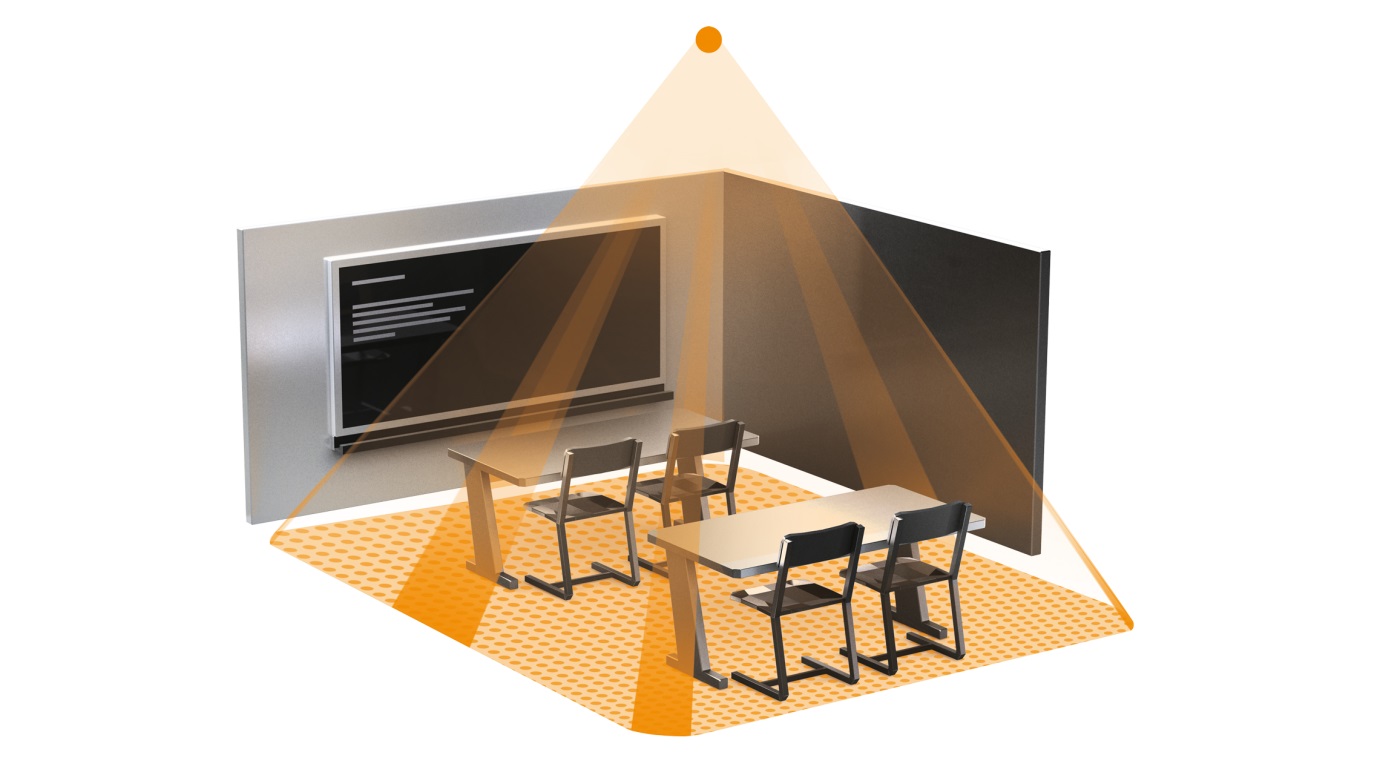

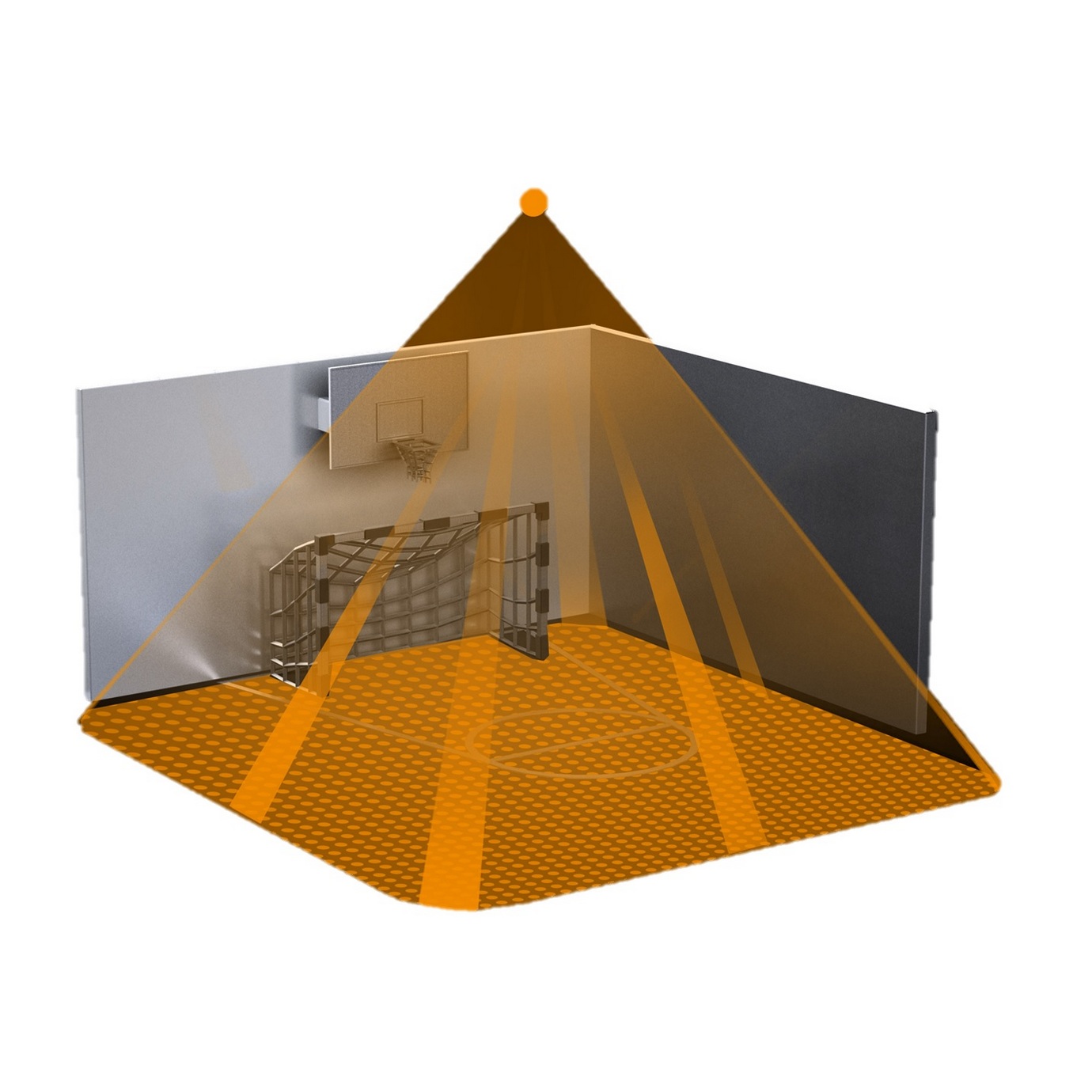

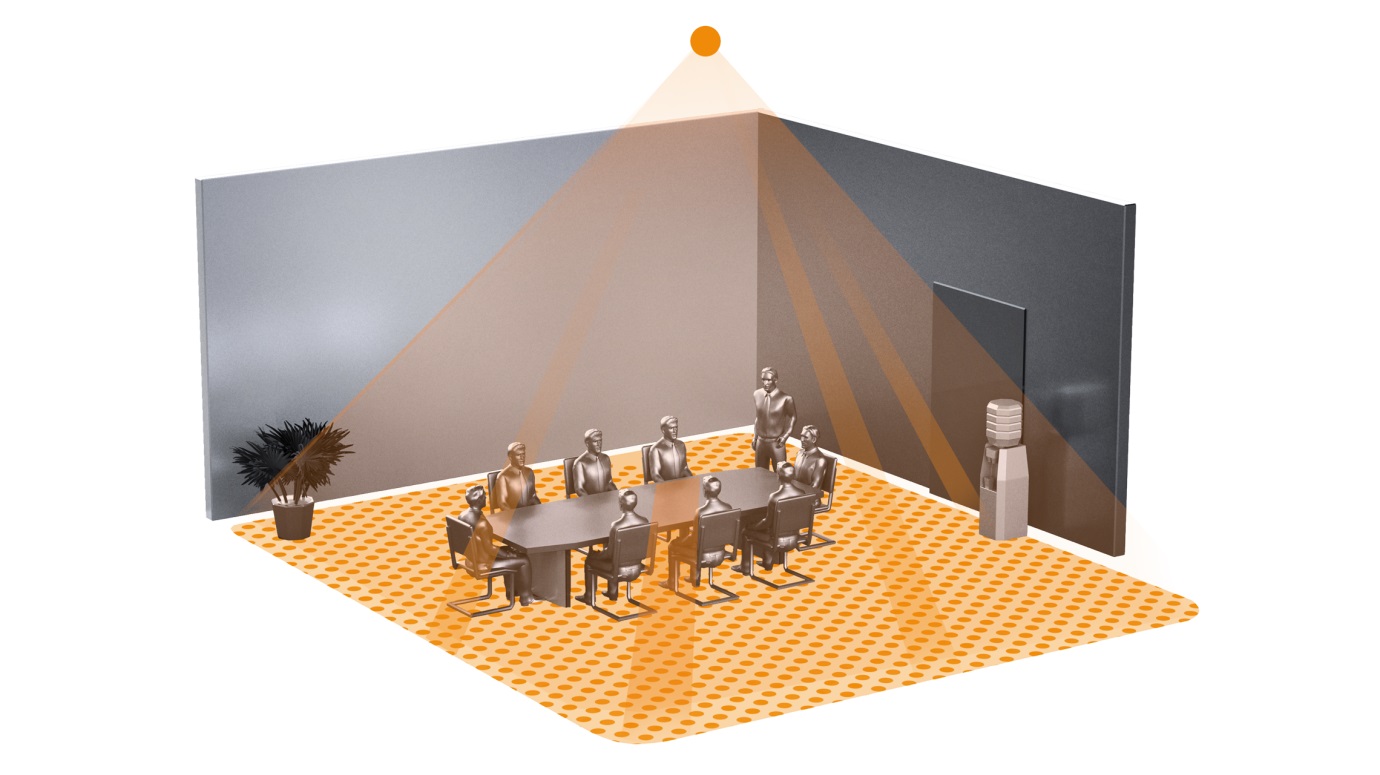

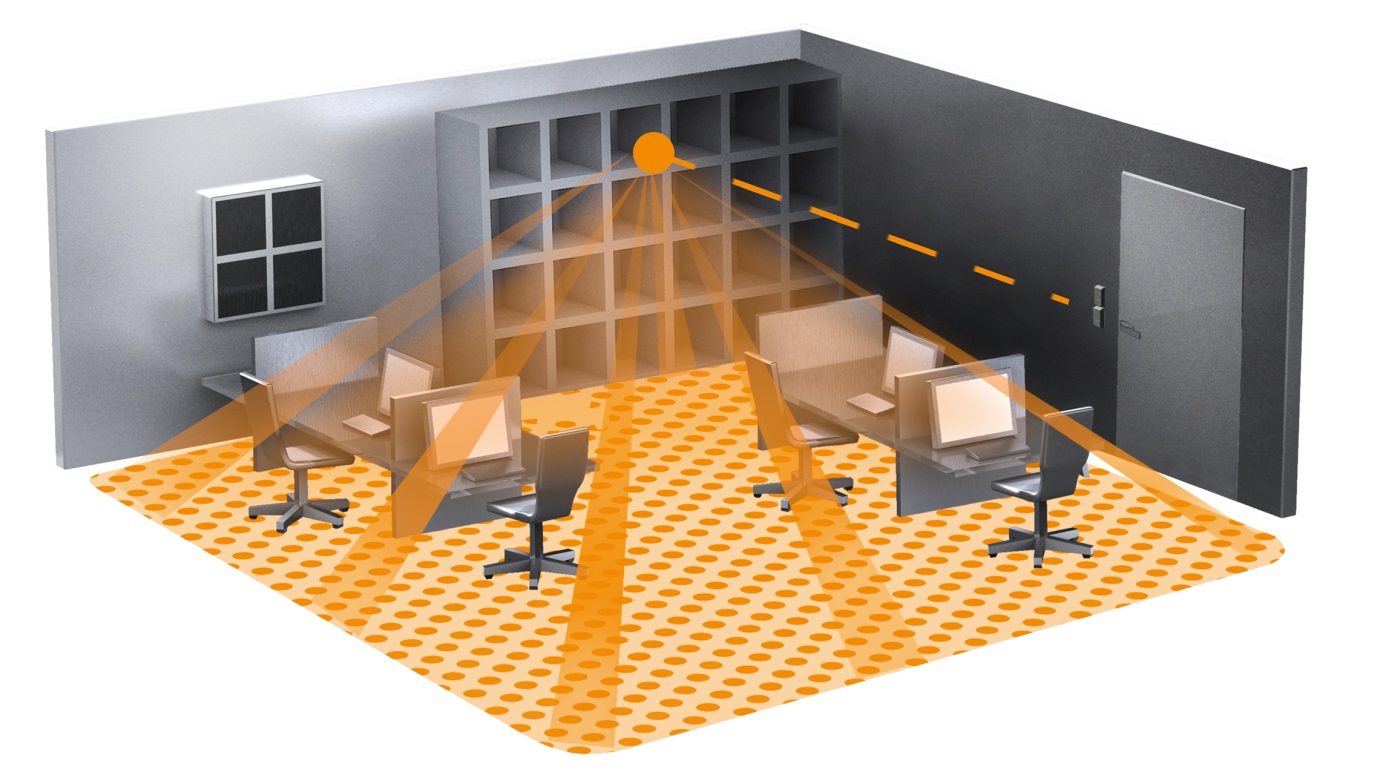

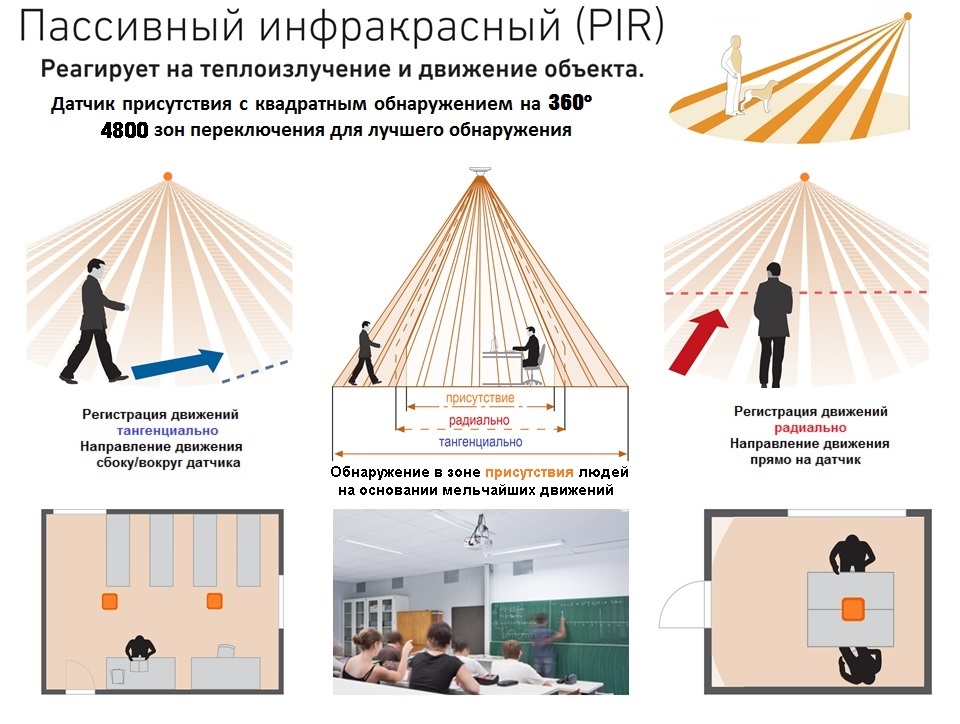

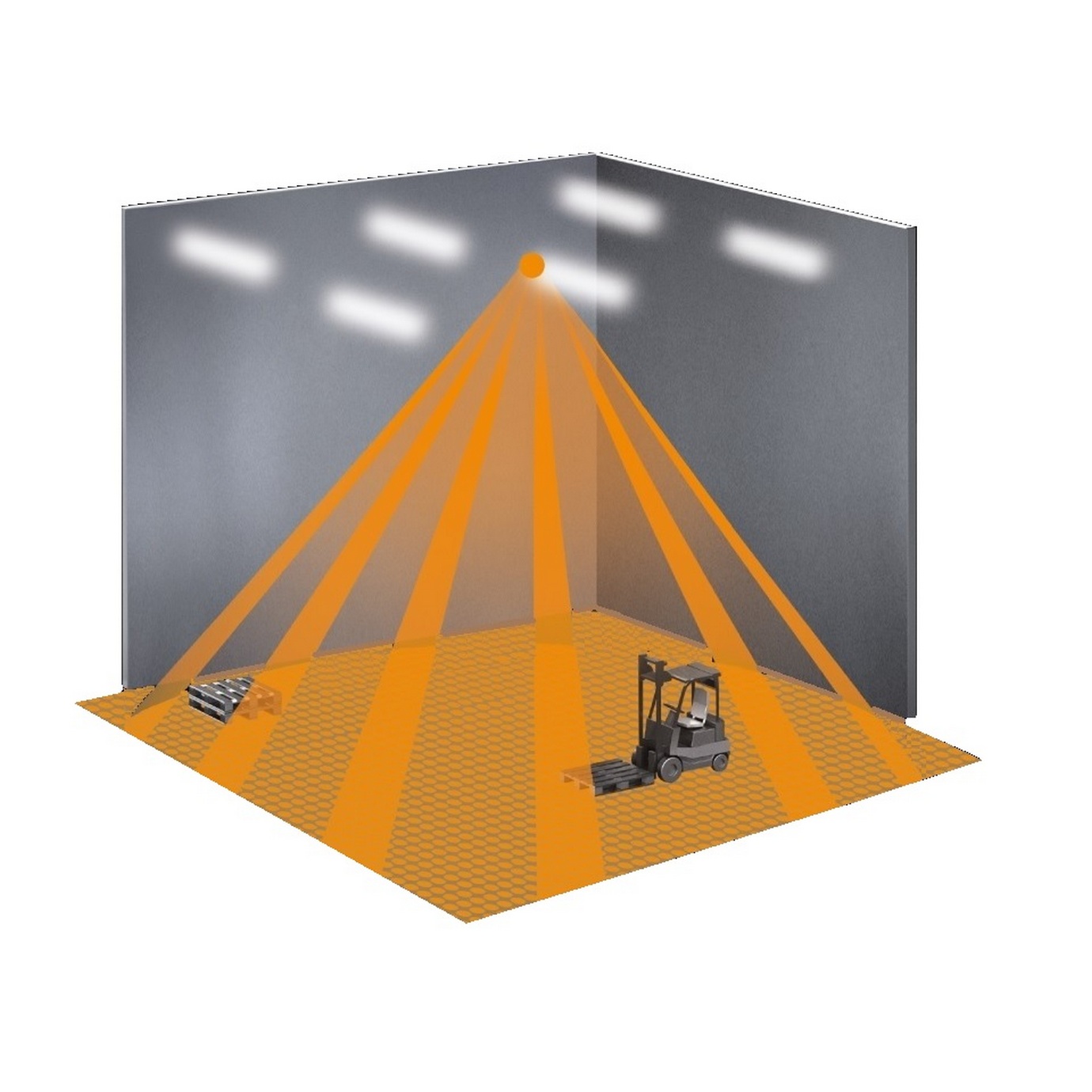

13 уровней обнаружения, 4800 зон переключения. Благодаря линзе с высокой разрешающей способностью позволяет обеспечить типичную для помещения, квадратную зону охвата, в которой регистрируются мельчайшие движения

2,5-10 м

Teach in. Установка сумеречного порога посредством кнопки запоминания/режима обучения. При необходимых условиях освещения, при которых сенсор в будущем должен реагировать на движения. Сохраняется текущее значение сумеречного порога (с опциональным дистанционным управлением RC3, RC8 или Smart Remote)

II

да, с помощью пульта RC4, RC5, Smart Remote или выключателя

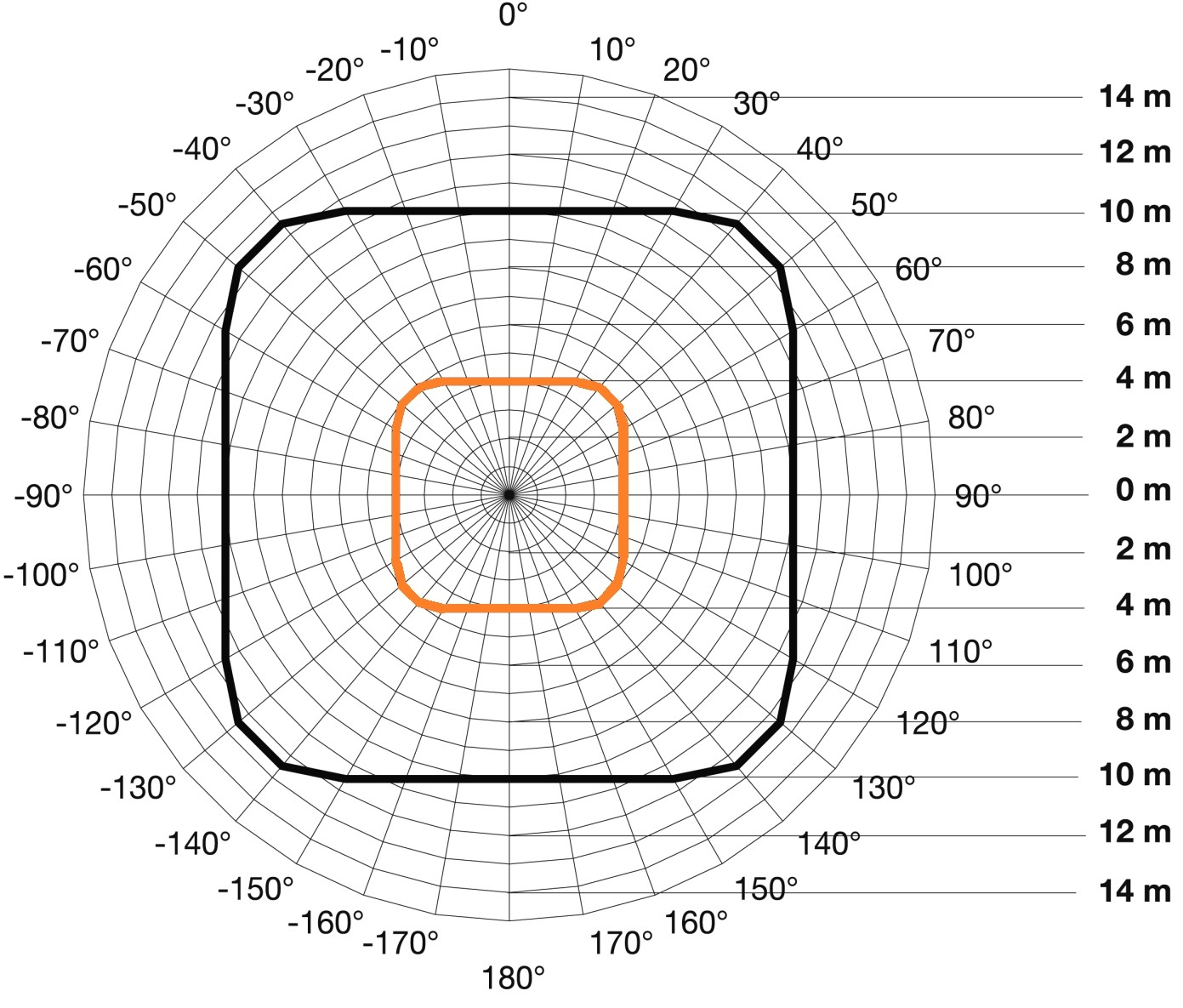

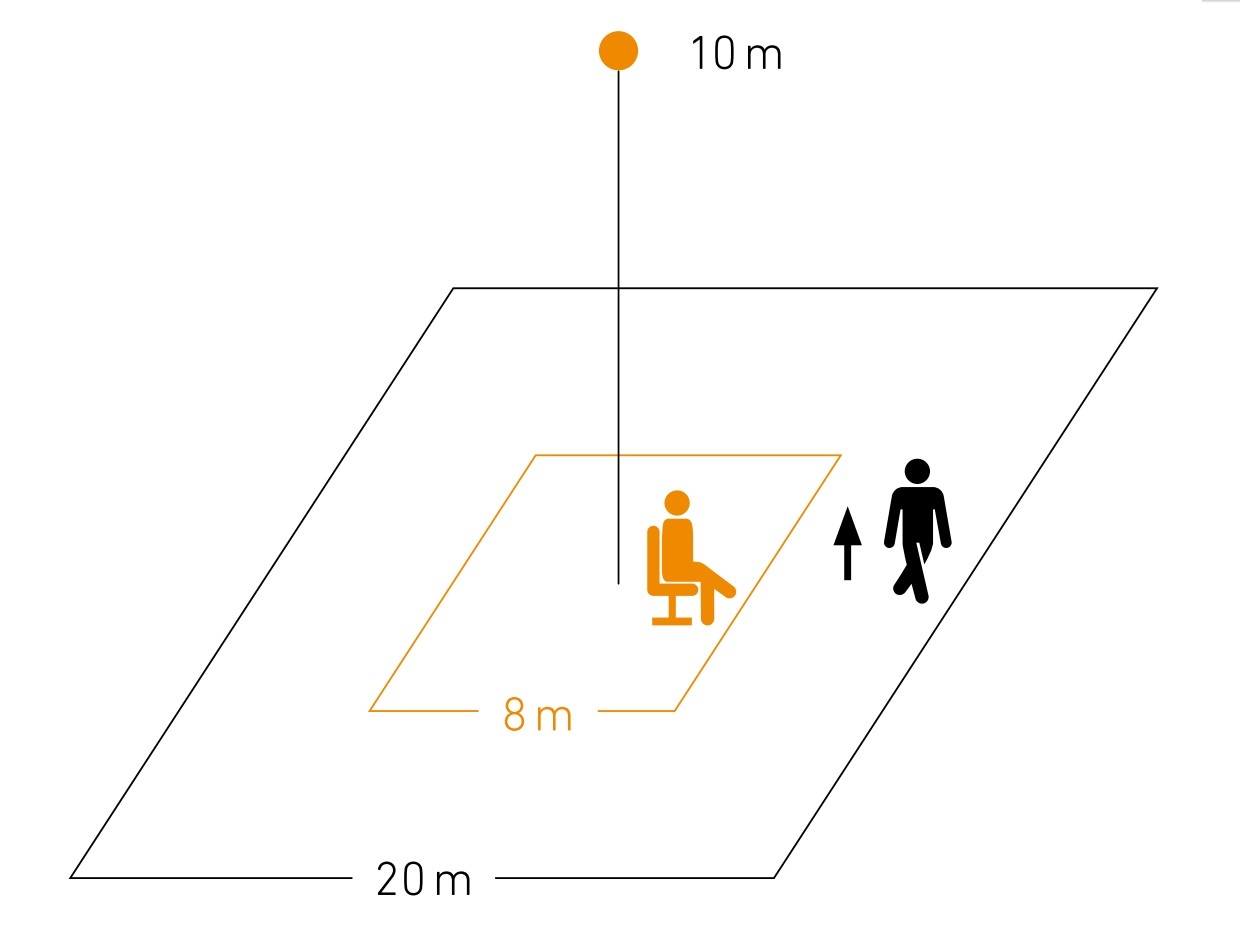

20 х 20 (400 м²)

8 х 8 (64 м²)

8 х 8 (64 м²)

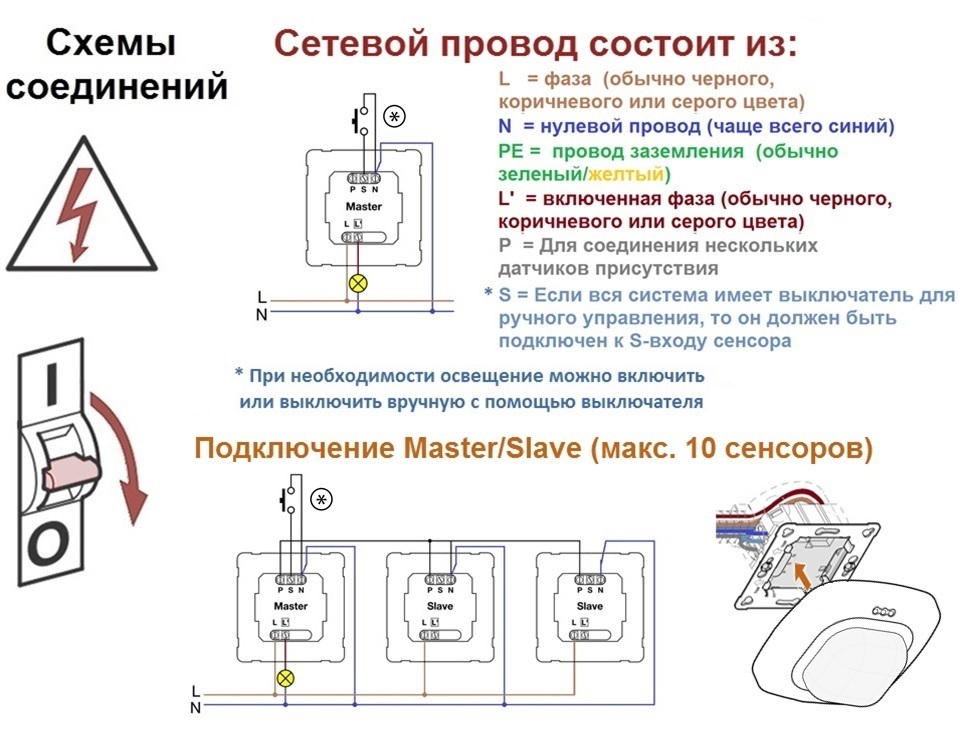

master/master, master/slave (При использовании нескольких сенсоров их следует подключать к одной фазе! Можно включить параллельно до 10 сенсоров)

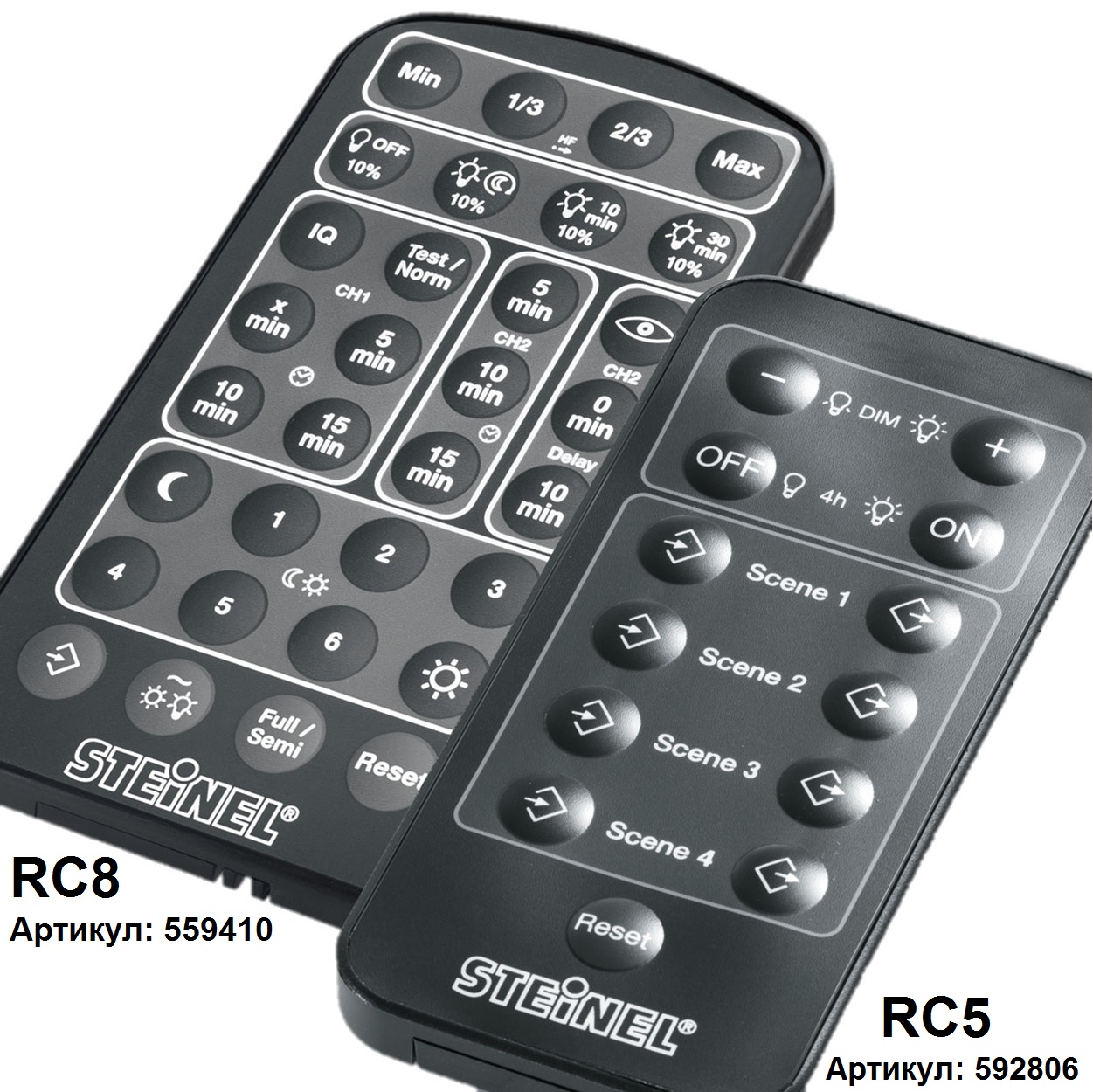

при необходимости - пульты д/у RC3, RC4, RC5, RC8, Smart Remote / накладная монтажная коробка Control PRO AP Box IP 54, арт.000363 (приобретаются отдельно)

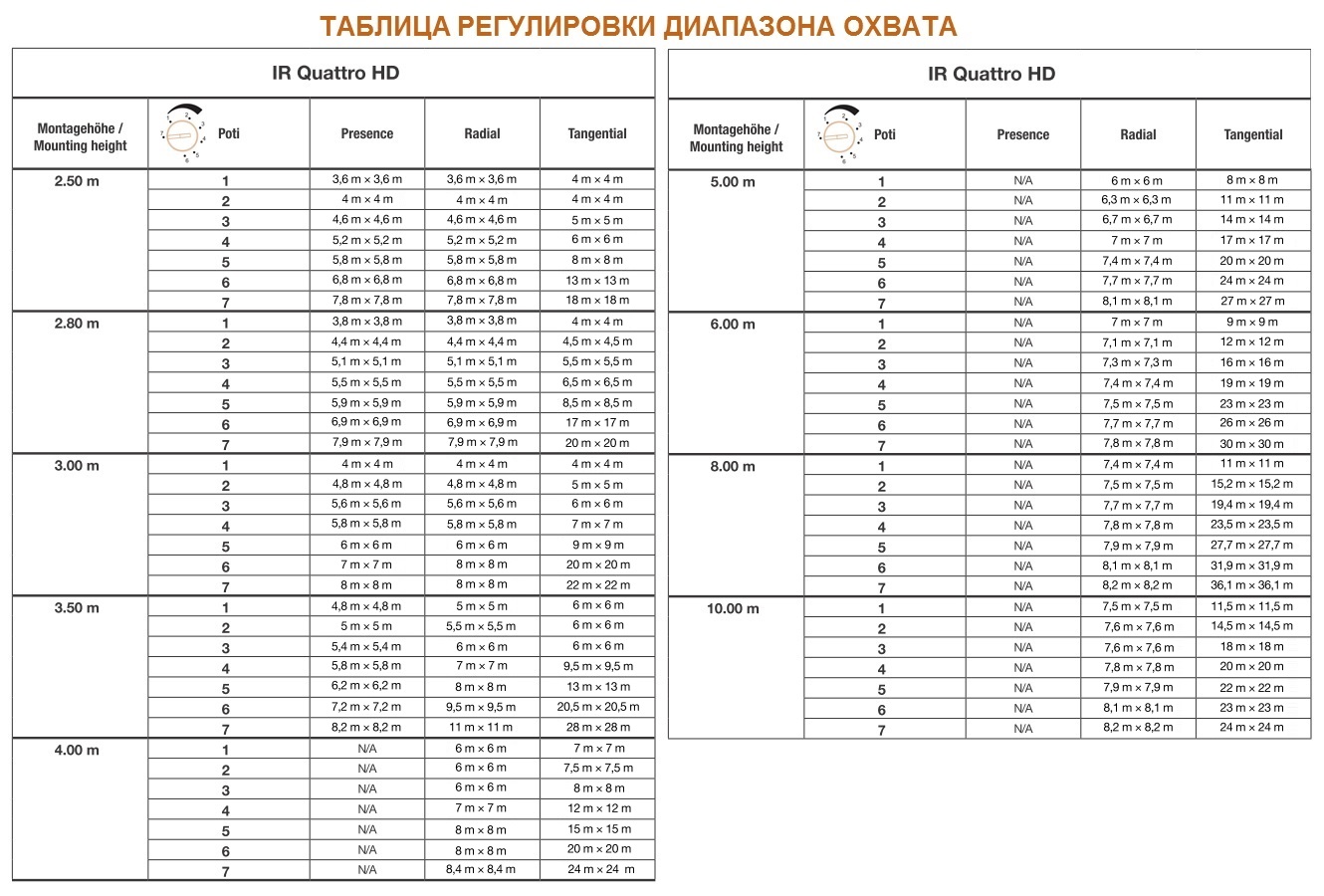

в зависимости от высоты установки датчика - таблицу параметров диапазона охвата регистрации движений см. в инструкции

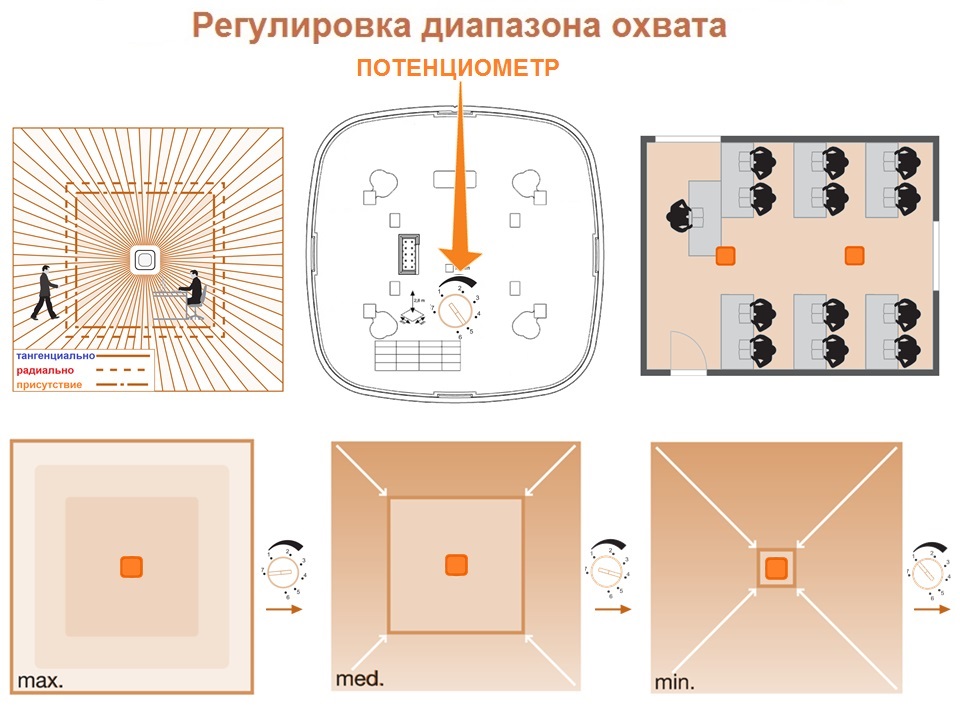

механическая регулировка дальности действия с точностью до метра с помощью поворотного потенциометра на датчике

Нормальный/тестовый режим, Полуавтоматический/полностью автоматический, Кнопочный/переключаемый режим, Ручное включение/выключение, Функция присутствия, Регистрация движений, Потенциометр/Электронно, Релейный выход

инфракрасный

230-240 В, 50/60 Гц

от 30 сек. до 30 мин. + импульсный режим (ок. 2 сек.), IQ-режим (автоматическая корректировка под профиль пользователя); механическая регулировка с помощью поворотного регулятора на датчике, и/или с помощью пульта RC3, RC8 или Smart Remote
